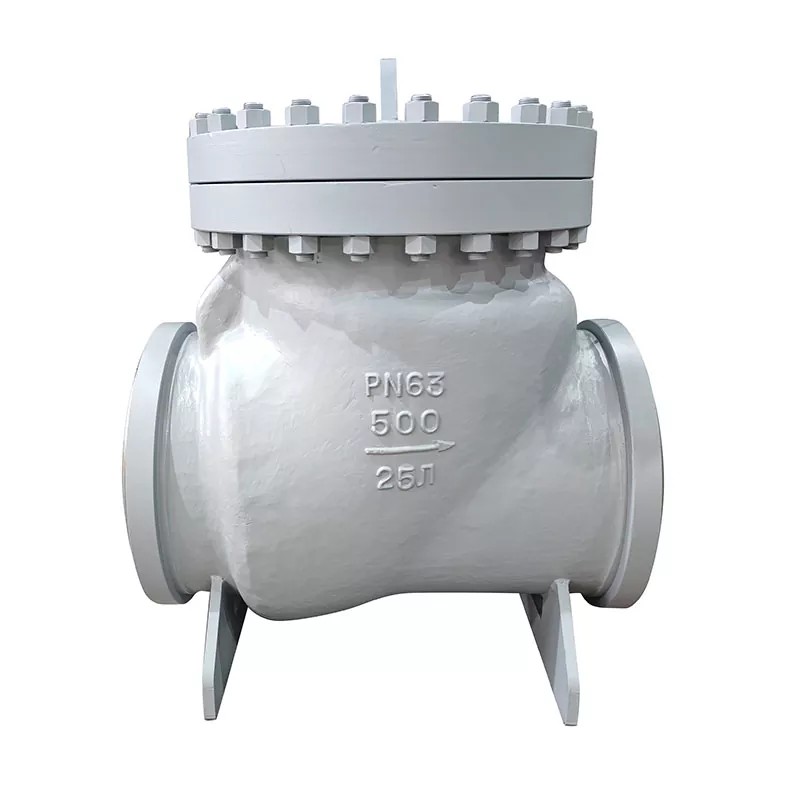

Válvulas de retención soldadas a tope

La válvula de retención soldada a tope de Hanno Valve cuenta con una estructura de apertura giratoria de balancín interno, con todos los componentes de apertura y cierre instalados dentro del cuerpo de la válvula, lo que evita fugas externas, excepto la junta de sellado y el anillo de sellado en la brida intermedia. El tubo basculante y la conexión de liberación de la válvula utilizan una estructura de conexión esférica, lo que proporciona a la válvula una libertad de 360 ​​grados y una compensación de microposición. Esta válvula es ideal para medios limpios, como agua, vapor, aceite, ácido nítrico, ácido acético y urea, pero no es adecuada para medios que contienen partículas sólidas o de alta viscosidad. Se utiliza comúnmente en tuberías para industrias como la petrolera, química, farmacéutica, fertilizantes y eléctrica.

Características clave del producto

Nuestras válvulas de retención soldadas a tope han sido seleccionadas por industrias como la de energía, química, petróleo y conservación de agua. A través de muchos años de experiencia, se ha demostrado que satisfacen las necesidades de diversas aplicaciones industriales.

Mejorar constantemente para mantener la máxima calidad del producto.

Confiado por clientes tanto nacionales como internacionales.

Acerca de la válvula Hengnuo

Zhejiang Hengnuo Valve Manufacturing Co., Ltd. tiene 25 años de experiencia en la fabricación de válvulas, ubicada en la base de fabricación de válvulas industriales de China: área industrial de válvulas Zhejiang Lishui Bihu, el área de producción es de 18000 metros cuadrados. Hengnuo Valve cuenta con 150 empleados y técnicos superiores, más de 32 personas. Los principales productos de la empresa son válvulas de compuerta, válvulas de retención, válvulas de globo y válvulas para centrales eléctricas. Hengnuo Valve también tiene su propia fundición, fundición que utiliza la tecnología de arena prerrevestida más avanzada, proporciona piezas fundidas de alta calidad y alta precisión a la fábrica y mejora enormemente la calidad y el tiempo de producción de Hengnuo Valve.

Ventajas principales de las válvulas de retención soldadas a tope Hanno Valve

La válvula de retención soldada a tope de Hanno Valve ofrece varias ventajas distintivas sobre los diseños de válvulas de retención convencionales. La estructura giratoria interna del balancín garantiza que todas las piezas móviles permanezcan dentro del límite de presión, minimizando las posibles rutas de fuga. Sólo la junta de sellado de la brida intermedia y el anillo de sellado son puntos de contacto externos, lo que simplifica las rutinas de mantenimiento e inspección.

La conexión esférica entre el tubo basculante y la válvula de liberación proporciona una libertad de 360 ​​grados y una compensación de microposición. Esta característica permite que la válvula de retención soldada a tope de Hanno Valve se adapte a desalineaciones menores de tuberías y expansión térmica sin atascarse. Como resultado, los usuarios informan de intervalos de servicio más largos y un menor desgaste en las superficies de sellado.

Para los profesionales de adquisiciones que buscan una válvula de retención soldada a tope confiable, la línea de productos Hanno Valve ofrece un rendimiento constante en aplicaciones exigentes que incluyen petróleo y gas upstream, procesamiento químico y sistemas farmacéuticos de alta pureza.

Especificaciones técnicas

Parámetro	Especificación
Rango de tamaño	1/2 pulgada a 20 pulgadas (DN15 a DN500)
Clase de presión	ASME Clase 150 a 2500, PN16 a PN420
Materiales del cuerpo	WCB, WC6, WC9, CF8, CF8M, CF3M, acero inoxidable dúplex
Materiales del asiento y del disco	SS304, SS316, revestimiento duro de estelita (opcional)
Finalizar conexión	Extremos para soldar a tope ASME B16.25
Rango de temperatura	-29 grados C a +425 grados C (más alto bajo pedido)
Medios aplicables	Agua, vapor, aceite, ácido nítrico, ácido acético, urea (solo medios limpios)
Estándares de diseño	API 6D, ASME B16.34, ISO 15761

Comparación de materiales y límites operativos

Grado del material	Presión máxima de trabajo a 100 grados F	Servicio típico
Acero al carbono WCB	285 psi (Clase 150) / 740 psi (Clase 300)	Agua, vapor, petróleo, gas.
CF8M Acero inoxidable 316	275 psi (Clase 150) / 720 psi (Clase 300)	Medios corrosivos y ácidos, líneas farmacéuticas.
CF3M Bajo Carbono 316L	275 psi (Clase 150)	Urea, ácido nítrico, agua de alta pureza.
Acero de aleación WC9	740 psi (Clase 300) hasta 540 grados C	Aplicaciones de centrales eléctricas y vapor de alta temperatura

¿Por qué elegir las válvulas de retención soldadas a tope Hanno Valve para su proyecto?

Cuando adquiere una válvula de retención soldada a tope de Hanno Valve, se beneficia de 25 años de experiencia en fabricación y de un proceso de producción integrado verticalmente. La fundición interna utiliza tecnología de arena prerrevestida para producir piezas fundidas de alta precisión, lo que garantiza un espesor de pared constante y componentes sin defectos. Esto se traduce directamente en un rendimiento confiable en el campo.

Los clientes nacionales e internacionales confían en la válvula de retención soldada a tope de Hanno Valve en generación de energía, petróleo y gas, procesamiento químico y tratamiento de agua. Los pedidos repetidos de las principales empresas de ingeniería confirman la durabilidad y la propuesta de valor del producto.

Para los compradores que buscan una válvula de retención soldada a tope que equilibre el rendimiento, la confiabilidad y la rentabilidad, Hanno Valve ofrece una solución comprobada respaldada por un historial de campo documentado y un control de calidad integral.

Preguntas frecuentes

P: ¿Se pueden instalar válvulas de retención soldadas a tope Hanno Valve en líneas verticales?
R: Sí, pero sólo con dirección de flujo ascendente (de abajo hacia arriba). El disco depende de la gravedad para cerrarse, por lo que no se recomienda el flujo vertical hacia abajo. Comuníquese con el departamento de ingeniería de Hanno Valve para obtener orientación de instalación específica.

P: ¿Qué medios no son adecuados para estas válvulas?
R: La válvula de retención soldada a tope de Hanno Valve está diseñada para medios limpios. No debe usarse con fluidos que contengan partículas sólidas, lodos o líquidos de alta viscosidad que podrían impedir el asiento adecuado del disco.

P: ¿Qué documentación se proporciona con cada válvula?
R: La documentación estándar incluye certificado de prueba de material (EN 10204 3.1), informe de prueba de presión hidrostática, registro de inspección visual y etiqueta de identificación de la válvula. Se puede organizar una inspección por parte de terceros previa solicitud.

P: ¿Cuál es el plazo de entrega típico para las válvulas de retención soldadas a tope de Hanno Valve?
R: El plazo de entrega estándar es de 15 a 30 días hábiles, según el grado y la cantidad del material. La fundición interna permite plazos de entrega más cortos para materiales comunes como WCB y CF8M.

P: ¿Cómo mejora la conexión esférica la vida útil?
R: La junta esférica proporciona hasta más o menos 2 grados de compensación de desalineación angular. Esto reduce la tensión en los componentes del balancín y la bisagra, evitando el desgaste prematuro causado por la expansión térmica de la tubería o las tolerancias de instalación.

P: ¿Hay piezas de repuesto disponibles para las válvulas de retención soldadas a tope de Hanno Valve?
R: Sí, Hanno Valve tiene en stock juntas de sellado, anillos de sellado y conjuntos de molduras completos de repuesto para todos los tamaños estándar. Comuníquese con el departamento de repuestos con el número de serie de su válvula para una identificación correcta.
