La estructura de las válvulas de globo de acero inoxidable de alta calidad de Hanno Valve es relativamente simple, conveniente de fabricar y mantener, lo que hace que las válvulas de globo de acero inoxidable sean más convenientes para el uso y mantenimiento diario. La superficie de sellado de las válvulas de globo de acero inoxidable no es fácil de usar. y hematoma. No hay un deslizamiento relativo entre el disco y la superficie de sellado del cuerpo de la válvula al abrir y cerrar, por lo que el desgaste y las magulladuras no son graves, el rendimiento del sellado es bueno y la vida útil es larga.

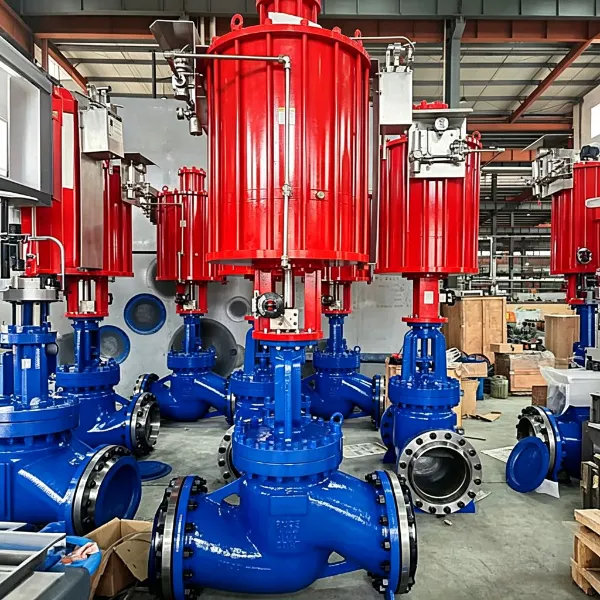

Las válvulas de globo de acero inoxidable de alta calidad de Hanno Valve son un tipo de válvula de cierre que tiene altos requisitos para los materiales del cuerpo de la válvula, como 301.304.316. Varios materiales se utilizan ampliamente en la industria química, el transporte marítimo, la medicina, la maquinaria alimentaria y otras industrias. Las válvulas de globo de acero inoxidable se dividen en válvulas de globo de acero inoxidable manuales, válvulas de globo de acero inoxidable neumáticas y válvulas de globo de acero inoxidable eléctricas.
(1) La estructura es más simple que la de las válvulas de compuerta, lo que hace que la fabricación y el mantenimiento sean más convenientes.
(2) La superficie de sellado no se desgasta ni se raya fácilmente y tiene un buen rendimiento de sellado. No hay deslizamiento relativo entre el disco de la válvula y la superficie de sellado del cuerpo de la válvula durante la apertura y el cierre, por lo que el desgaste y los rayones no son severos, el rendimiento del sellado es bueno y la vida útil es larga.
(3) Al abrir y cerrar, la carrera del disco de la válvula es pequeña, por lo que la altura de la válvula de globo es menor que la de la válvula de compuerta, pero la longitud estructural es más larga que la de la válvula de compuerta.
(4) El par de apertura y cierre es grande, la apertura y el cierre son laboriosos y el tiempo de apertura y cierre es largo.
(5) La resistencia al fluido es alta debido a los tortuosos canales del medio dentro del cuerpo de la válvula, lo que resulta en una alta resistencia al fluido y un alto consumo de energía.
(6) Cuando la presión nominal PN de la dirección del flujo del medio es ≤ 16 MPa, generalmente se usa para fluir aguas abajo y el medio fluye hacia arriba desde debajo del disco de la válvula; Cuando la presión nominal PN es ≥ 20 MPa, generalmente se usa flujo inverso y el medio fluye hacia abajo desde el disco de la válvula para aumentar la energía de sellado. Cuando está en uso, el medio de la válvula de cierre solo puede fluir en una dirección y no puede cambiar la dirección del flujo.
(7) El disco de la válvula a menudo se erosiona cuando está completamente abierto.
Las válvulas de globo de acero inoxidable generalmente están hechas de CF8, CF8M, CF3, CF3M y otros materiales, que tienen buena resistencia a la corrosión y resistencia mecánica y son adecuadas para diferentes entornos de trabajo.
NO. | NOMBRE DE LA PARTE | MATERIAL |
---|---|---|
1 | CUERPO | ASTM A351-CF3M+STL |
2 | DESCT | ASTM A182-F316L+STL |
3 | TUERCA DEL DISCO | ASTM A276-316L |
4 | PROVENIR | ASTM A182-F316L |
5 | EMPAQUETADORA | 316L+GRAFITO |
6 | BUJE DEL ASIENTO TRASERO | ASTM A182-F316L |
7 | CAPÓ | ASTM A351-CF3M |
8 | PERNO DEL CAPÓ | ASTM A193-B8M |
9 | TUERCA DEL CAPO | ASTM A194-8M |
10 | EMBALAJE | GRAFITO |
11 | ALFILER | SS316L |
12 | PERNO DE CÁNCAMO DE GLANDULA | ASTM A193-B8M |
13 | GLÁNDULA | ASTM A182-F316L |
14 | BRIDA DE GLANDULA | ASTM A351-CF3M |
15 | ARANDELA | SS316L |
16 | TUERCA | ASTM A351-CF3M |
17 | TUERCA DEL VÁSTAGO | LATÓN |
18 | VOLANTE | HIERRO DÚCTIL |
19 | LAVADORA DE VOLANTE | ACERO |
20 | TUERCA DEL VOLANTE | ACERO |
