Válvula de retención forjada gratis

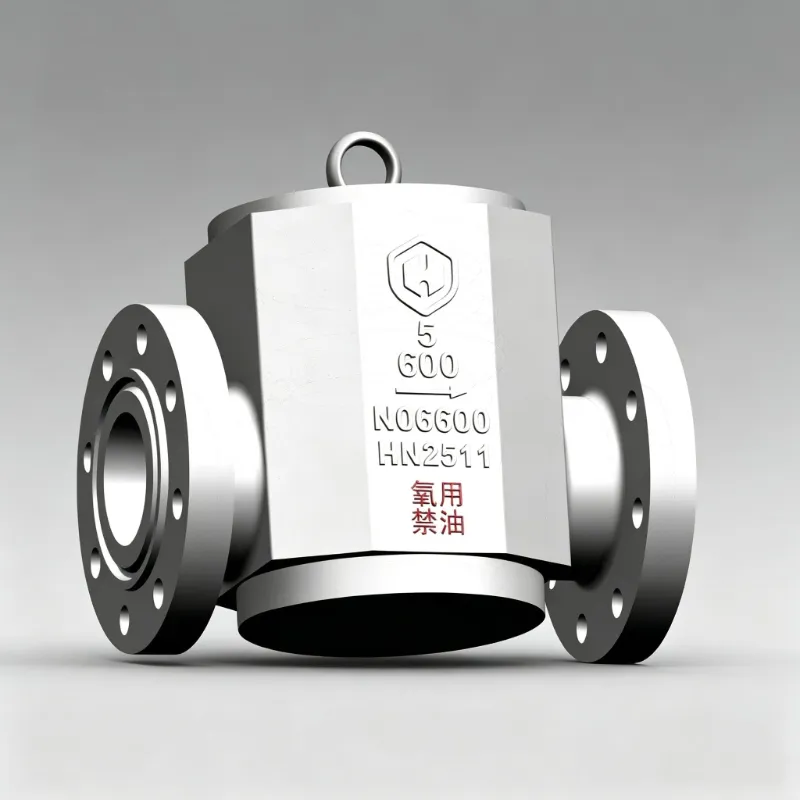

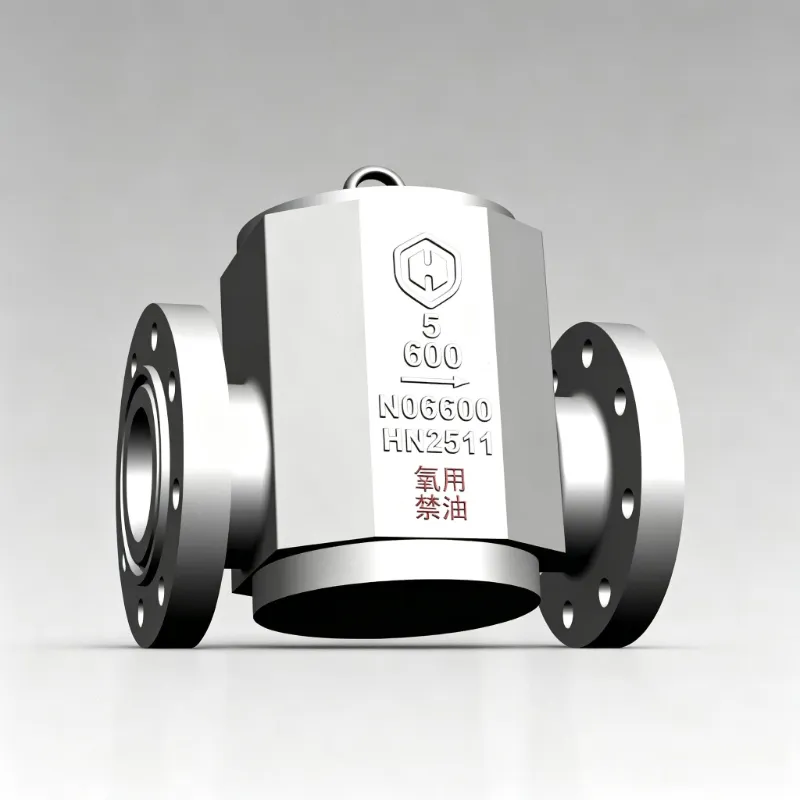

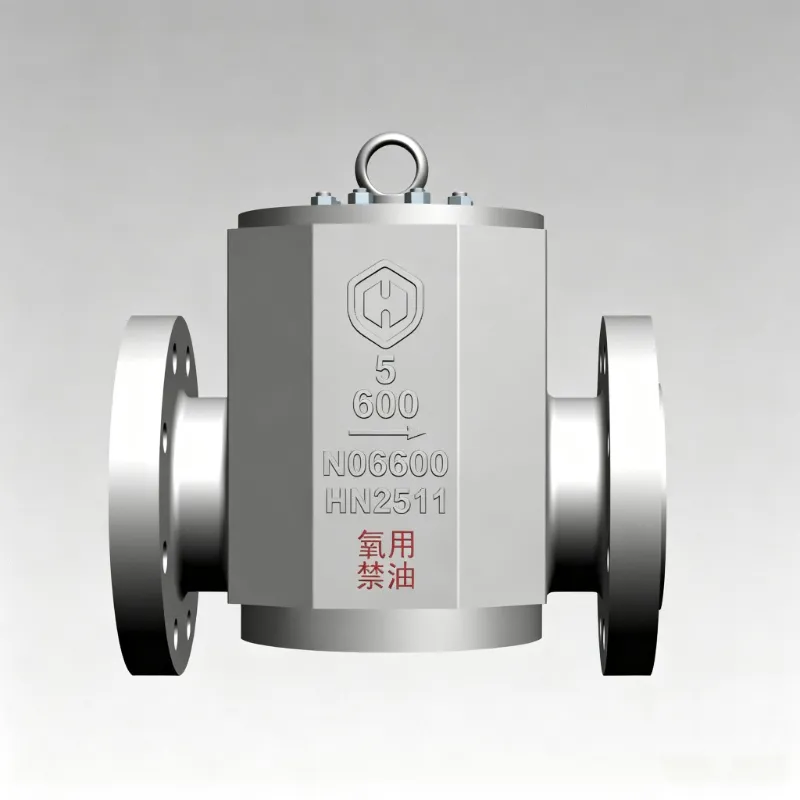

Hanno Valve fabrica la válvula de retención forjada libre en China para aplicaciones industriales exigentes. Esta válvula de retención tipo oscilante está fabricada con material Inconel 600 y diseñada para servicio de oxígeno. Todas las piezas de la válvula se someten a un estricto tratamiento desengrasante antes de la entrega.

Diseño de válvula de retención oscilante para flujo unidireccional

Una válvula de retención es una válvula automática que permite que el fluido fluya en una dirección y evita el flujo inverso.

Esta válvula de retención forjada libre utiliza un disco tipo oscilante. El disco se mueve en la dirección del medio y se cierra cuando se produce un flujo inverso, lo que ayuda a evitar el reflujo en la tubería.

La válvula es adecuada para aplicaciones donde se requiere protección contra flujo inverso para tuberías y equipos conectados.

Material Libre de Forja y Inconel 600

Esta válvula se fabrica utilizando tecnología de forjado libre. En comparación con una estructura de fundición convencional, el proceso de forjado puede proporcionar propiedades mecánicas mejoradas y una estructura de grano refinada.

La válvula utiliza Inconel 600, una aleación de níquel-cromo utilizada para aplicaciones que requieren resistencia a la corrosión y rendimiento a altas temperaturas.

De acuerdo con los requisitos técnicos suministrados, el material también está sujeto a requisitos de composición química, tratamiento térmico y estructura metalográfica.

Diseñado para servicio de oxígeno

El servicio de oxígeno otorga especial importancia a la limpieza de los componentes de las válvulas.

Para esta aplicación, todas las partes de la válvula pasan por un estricto tratamiento de desengrase. El proceso de desengrasado es una parte importante de la preparación de la válvula para el servicio de oxígeno.

Los requisitos técnicos suministrados también especifican los requisitos relacionados con la limpieza de la válvula y sus componentes.

Especificaciones técnicas

1. Lista de materiales (BOM)

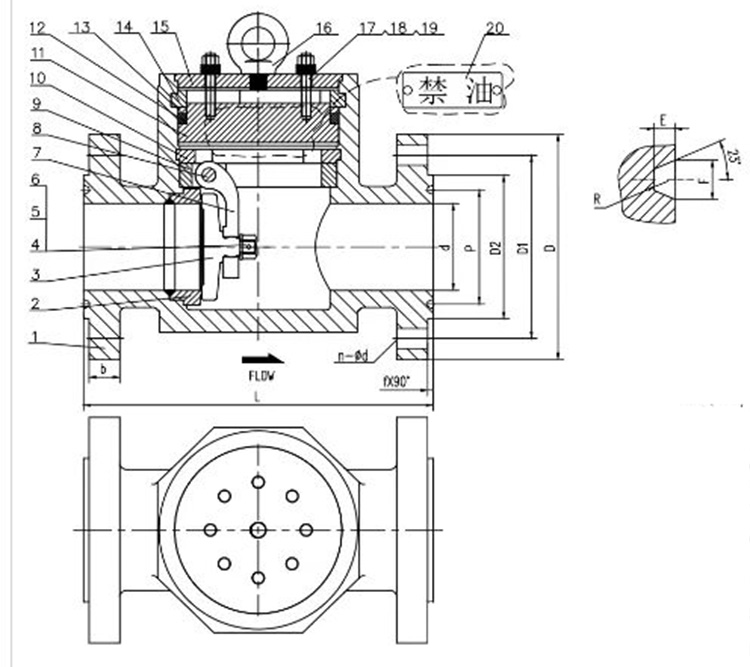

2. Especificaciones dimensionales

Normas aplicables

La válvula está diseñada y probada según las normas especificadas en la documentación técnica suministrada.

API 594

API 594 se especifica como estándar de diseño para esta válvula de retención.

API 598

API 598 está especificada para inspección de válvulas y pruebas de presión. El plano suministrado especifica una presión de prueba de carcasa de 154 bar, una presión de prueba de asiento de 113 bar y una prueba de sellado a baja presión de 6 bar.

ASME B16.5

Las dimensiones de las bridas y los requisitos de conexión siguen ASME B16.5 como se especifica en la documentación técnica.

ASME B16.10

La dimensión cara a cara está diseñada según ASME B16.10.

Requisitos de inspección y calidad

Los requisitos técnicos proporcionados por Hanno Valve especifican los requisitos de inspección que cubren el material, las piezas que contienen presión, los componentes del cuerpo de la válvula y las pruebas finales.

Los requisitos incluyen:

Control de composición química para el material especificado.

Tratamiento térmico según los requisitos aplicables de ASTM y EN.

Inspección metalográfica según ASTM E381

Inspección 100 % UT y PT para piezas especificadas que contienen presión

Inspección 100 % RT para componentes de válvula fundidos específicos

Pruebas de presión según los requisitos especificados de API 598.

Requisitos de rendimiento antiestático

Estricto tratamiento desengrasante para servicio de oxígeno.

Para el rendimiento antiestático, los requisitos técnicos especifican una resistencia de conexión a tierra de menos de 10 Ω y una resistencia de brida a brida de menos de 0,03 Ω.

Detalles de fabricación

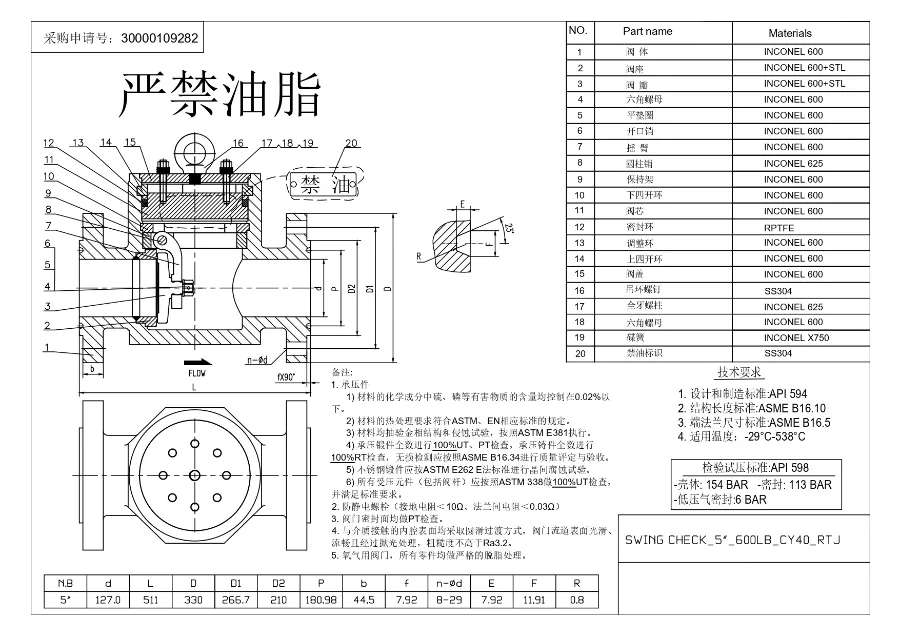

El dibujo técnico especifica una válvula de 5 pulgadas con un diámetro nominal de 127 mm y una dimensión cara a cara de 511 mm.

Los requisitos técnicos suministrados también especifican el rango de temperatura aplicable de -29 °C a 538 °C.

Estos requisitos técnicos y dimensionales proporcionan una referencia para la selección de ingeniería, la instalación de tuberías y la inspección.

Acerca de la válvula Hanno

Hanno Valve es la marca de válvulas de Zhejiang Hengnuo Valve Manufacturing Co., Ltd.

Hengnuo tiene más de 25 años de experiencia en la fabricación de válvulas y está ubicado en el área industrial de válvulas Bihu de Lishui, Zhejiang, China. La empresa tiene un área de producción de aproximadamente 18.000㎡ y más de 150 empleados, incluidos más de 32 técnicos superiores.

Los principales productos de la empresa incluyen:

Válvulas de compuerta

Válvulas de retención

Válvulas de globo

Válvulas para centrales eléctricas

Hengnuo también opera su propia fundición. La fundición utiliza tecnología de arena prerrevestida para producir piezas fundidas para las operaciones de fabricación de válvulas de la empresa.

Capacidad de fabricación de válvulas Hanno

Preguntas frecuentes

¿Qué tipo de válvula de retención es esta?

Esta es una válvula de retención de tipo oscilante. La válvula utiliza un disco giratorio para permitir el flujo en una dirección y evitar el flujo inverso.

¿Qué material se utiliza para esta válvula de retención forjada libre?

La válvula está fabricada con material Inconel 600.

¿Esta válvula está diseñada para servicio de oxígeno?

Sí. La información del producto suministrada especifica la válvula para servicio de oxígeno y todas las piezas de la válvula se someten a un estricto tratamiento de desengrase.

¿Qué estándares se especifican para la válvula?

La documentación técnica proporcionada especifica API 594, API 598, ASME B16.5 y ASME B16.10.

¿Cuál es el rango de temperatura aplicable?

El rango de temperatura aplicable especificado es de -29 °C a 538 °C.

¿Cuál es el tamaño que se muestra en el dibujo técnico?

El dibujo suministrado muestra una válvula de 5 pulgadas, con un diámetro nominal de 127 mm y una dimensión cara a cara de 511 mm.
