Válvulas de compuerta de acero

Las válvulas de compuerta de acero se refieren a válvulas de compuerta fabricadas con piezas de acero fundido. Se diferencian de las válvulas de compuerta de hierro fundido, las válvulas de compuerta de acero forjado y las válvulas de compuerta de hierro fundido maleable. El componente de apertura y cierre es la placa de compuerta, que se mueve perpendicular a la dirección del fluido. La válvula de compuerta está diseñada para servicio completamente abierta o completamente cerrada y no debe usarse para regular o estrangular el flujo.

La válvula dispone de dos superficies de sellado. En las válvulas de compuerta de cuña convencionales, estas superficies forman un ángulo en forma de cuña que varía según los parámetros de la válvula, generalmente 5° (o 2°52' para temperaturas del medio más bajas). La placa de compuerta de una válvula de compuerta de cuña se puede fabricar como una placa rígida de una sola pieza o como una placa elástica que permite una ligera deformación para compensar las desviaciones del ángulo de la superficie de sellado durante el mecanizado. Las placas elásticas ofrecen importantes ventajas, que incluyen una apertura y cierre más ligeros, un sellado mejorado, un buen efecto de memoria de los componentes elásticos y una larga vida útil. Son ampliamente aplicables en dispositivos de regulación y transporte para tuberías de agua corriente, sistemas de alcantarillado, construcción, petróleo, productos químicos, alimentos, productos farmacéuticos, textiles, energía eléctrica, marinos, metalurgia, sistemas energéticos y más.

Válvulas de compuerta de acero: características clave

• Baja resistencia a los fluidos

• Superficies de sellado menos propensas a la fricción y erosión medias

• Apertura y cierre sin esfuerzo

• Dirección de flujo del medio sin restricciones, sin perturbaciones del flujo, sin reducción de presión

• Estructura simple con longitud estructural corta.

• Excelente capacidad de fabricación

• Amplia disponibilidad de materiales para resistencia a altas temperaturas y altas presiones, lo que ofrece un amplio potencial de aplicación

Materiales

Aplicaciones típicas

Personalización y servicio OEM

Hanno Valve admite una personalización completa para cumplir con los requisitos de su proyecto:

• Clasificación de presión: PN10 – PN420 / Clase 150 – Clase 2500

• Rango de tamaños: DN50 – DN1200 (2" – 48")

• Conexiones finales: RF, RTJ, BW, SW, Roscadas

• Tipo de operación: Volante, caja de cambios, actuador eléctrico, actuador neumático

• Recubrimientos especiales: epoxi, FBE, galvanizado, pintura de alta temperatura

• Materiales no estándar: Acero inoxidable dúplex, Hastelloy, Monel, Inconel (bajo pedido)

✅ Plazos de entrega cortos gracias a la fundición y el mecanizado internos. ✅ Se aceptan pedidos de muestra y lotes pequeños.

Seguro de calidad

• Prueba de presión al 100 % (carcasa y asiento) según API 598/ISO 5208

• 100% trazabilidad del material (informes químicos y mecánicos)

• Fundición interna con proceso de arena prerrevestida: garantiza piezas fundidas sin defectos

• Estricta inspección dimensional durante y después del mecanizado.

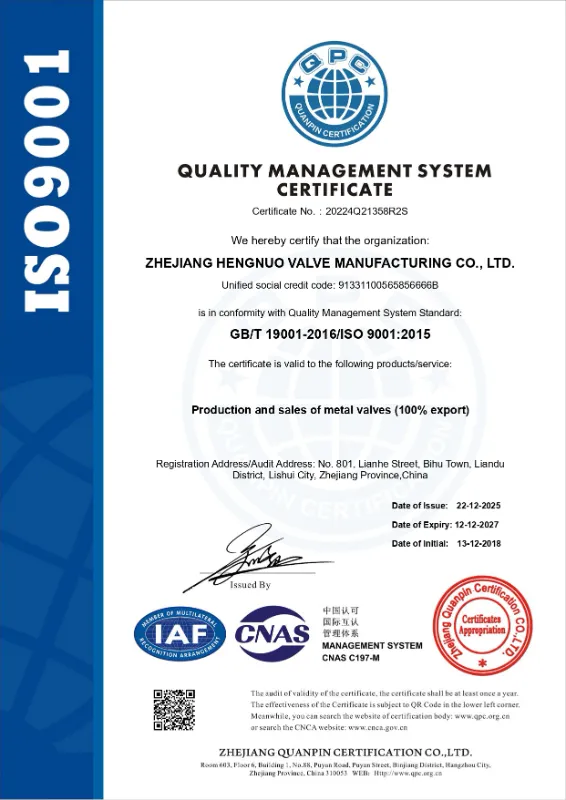

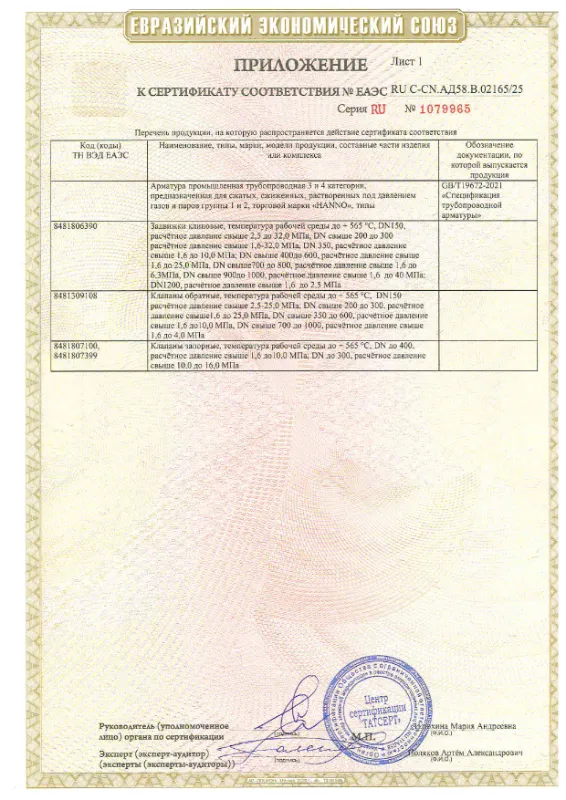

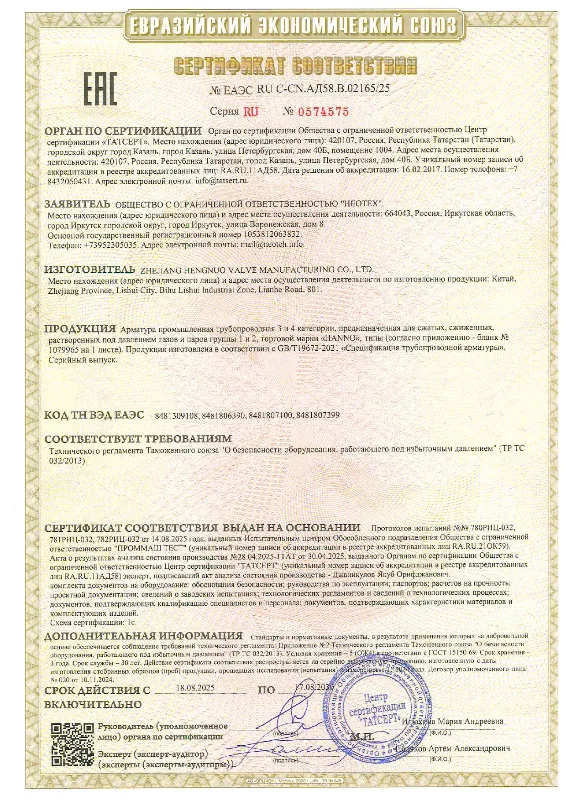

• Certificaciones disponibles: ISO 9001, API 6D, CE/PED, TS (licencia de equipo especial de China)
