Proceso de forjado libre de la válvula de retención Inconel 600

Inconel 600 es una aleación de níquel-cromo conocida por su buena resistencia a la oxidación a altas temperaturas, resistencia a la corrosión y propiedades mecánicas estables. Debido a estas características, se utiliza ampliamente en entornos industriales exigentes, como equipos de procesamiento químico, sistemas de tratamiento térmico y aplicaciones de tuberías de alta temperatura.

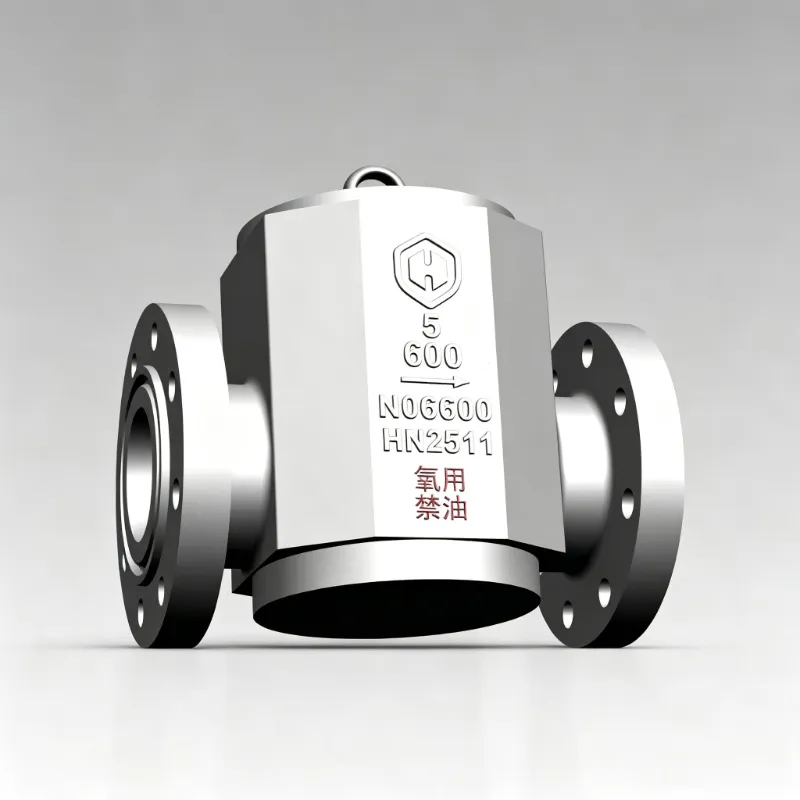

UnVálvula de retención Inconel 600está diseñado para evitar el flujo inverso en los sistemas de tuberías y mantener la dirección correcta del flujo del medio. Para aplicaciones que involucran temperaturas elevadas o ambientes corrosivos, el cuerpo de la válvula requiere un rendimiento del material confiable y una integridad estructural. La forja libre se utiliza comúnmente para fabricar componentes de válvulas de alta aleación porque puede mejorar la densidad del material y optimizar la estructura metálica interna.

Características del material Inconel 600 para forjado de válvulas

Inconel 600 se compone principalmente de níquel, cromo y hierro. El alto contenido de níquel proporciona resistencia a la corrosión, mientras que el cromo mejora la resistencia a la oxidación en condiciones de alta temperatura. Sin embargo, en comparación con los aceros convencionales, las aleaciones a base de níquel tienen características de forjado diferentes que requieren un control cuidadoso del proceso.

Alta resistencia a la deformación

Inconel 600 tiene una resistencia a la deformación relativamente alta durante el trabajo en caliente. Es necesario un control adecuado de la temperatura de forjado para reducir las cargas de forjado y garantizar una deformación uniforme en todo el material.

Baja conductividad térmica

Debido a que las aleaciones a base de níquel tienen una conductividad térmica más baja en comparación con muchos materiales de acero, el proceso de calentamiento requiere aumentos controlados de temperatura para reducir el estrés térmico causado por un calentamiento desigual.

Requisitos para la forja uniforme

Como componente que contiene presión, el cuerpo de válvula requiere una buena continuidad estructural. Las operaciones de forjado libres adecuadas ayudan a refinar la estructura interna y mejorar la consistencia general de la pieza forjada.

Proceso de fabricación de la válvula de retención Inconel 600 mediante forjado libre

1. Inspección y preparación de materias primas

Antes de forjar, las materias primas de Inconel 600 se inspeccionan para confirmar el grado del material, la composición química y la calidad de la superficie. Luego, los materiales calificados se cortan de acuerdo con las dimensiones de forjado requeridas, dejando suficiente margen de mecanizado para procesos posteriores.

2. Proceso de calentamiento

Antes de la forja libre, la palanquilla de Inconel 600 se calienta en condiciones controladas para lograr una plasticidad adecuada para la deformación. El proceso de calentamiento debe asegurar una temperatura uniforme en todo el material evitando al mismo tiempo un tiempo de mantenimiento excesivo a altas temperaturas.

Las consideraciones importantes durante el calentamiento incluyen:

• Velocidad de calentamiento controlada para reducir el estrés térmico.
• Distribución uniforme de la temperatura dentro del tocho.
• Evitar el crecimiento excesivo del grano provocado por el calentamiento prolongado.

3. Forjado y conformado libres

El proceso de forjado libre forma gradualmente la forma básica del cuerpo de la válvula de retención Inconel 600 mediante múltiples operaciones de deformación. A diferencia del forjado con matriz, el forjado libre utiliza herramientas de forjado generales y proporciona mayor flexibilidad para componentes grandes o personalizados.

Molesto

El recalcado comprime el tocho a lo largo de su dirección axial, aumentando el área de la sección transversal y mejorando la compacidad del material. Esta operación ayuda a reducir la holgura interna y mejora la estructura forjada.

dibujando

El estirado cambia la longitud y la forma de la sección transversal del tocho. El control adecuado de la deformación ayuda a crear un patrón de flujo de metal continuo dentro del cuerpo de la válvula forjado.

Perforación y expansión de agujeros

Para cuerpos de válvulas de retención con pasajes de flujo internos, se pueden utilizar operaciones de perforación y expansión de orificios para crear la estructura interna básica mientras se mantiene el margen de mecanizado para el procesamiento final.

Ajuste final de forja

Después de varias operaciones de forjado, el cuerpo forjado se ajusta para lograr la forma y dimensiones generales requeridas antes del mecanizado.

Tratamiento térmico después de la forja

Después del forjado libre, las válvulas de retención Inconel 600 forjadas generalmente se someten a un tratamiento térmico para mejorar la estabilidad estructural y aliviar las tensiones residuales generadas durante la deformación.

Los principales objetivos del tratamiento térmico incluyen:

• Mejora de la uniformidad estructural.
• Reducir la tensión residual de la forja.
• Mejora de la estabilidad durante las condiciones de servicio.

El proceso de tratamiento térmico específico depende de los requisitos del producto, la condición del material y el entorno de aplicación.

Proceso de mecanizado del cuerpo de válvula forjado

Después del forjado y el tratamiento térmico, el cuerpo de la válvula Inconel 600 requiere un mecanizado de precisión para lograr las dimensiones diseñadas y el rendimiento de sellado.

Las operaciones de mecanizado típicas incluyen:

• Mecanizado exterior del cuerpo de válvula.
• Mecanizado de paso de flujo.
• Mecanizado de superficies de sellado.
• Mecanizado de extremos de conexión.
• Procesamiento dimensional final.

Dado que Inconel 600 se considera una aleación difícil de mecanizar, se requieren herramientas de corte adecuadas y parámetros de mecanizado optimizados para mantener la eficiencia del procesamiento y la calidad de la superficie.

Inspección de calidad de la válvula de retención forjada Inconel 600

Como componente de una válvula que soporta presión, una válvula de retención Inconel 600 requiere una estricta inspección de calidad durante toda su fabricación.

Pruebas de composición química

Se realiza un análisis químico para confirmar que la composición del material cumple con los requisitos de las especificaciones de la aleación Inconel 600.

Pruebas no destructivas

Los métodos de prueba no destructivos comunes incluyen:

• Pruebas ultrasónicas (UT)
• Pruebas de líquidos penetrantes (PT)

Estas inspecciones ayudan a identificar discontinuidades internas y defectos superficiales.

Inspección dimensional

Las dimensiones críticas del cuerpo de válvula forjado se verifican según los planos de ingeniería para garantizar un montaje y funcionamiento adecuados.

Prueba de presión

La válvula de retención completa se prueba a presión para verificar la resistencia a la presión y el rendimiento del sellado antes de la entrega.

Ventajas de la forja libre para la fabricación de válvulas de retención Inconel 600

Utilización mejorada del material

El forjado libre permite que el material se acerque a la forma final del cuerpo de la válvula, lo que reduce el margen de mecanizado innecesario y mejora el uso del material.

Mejor estructura interna

La deformación plástica durante el forjado ayuda a mejorar la compacidad del material y promueve una estructura interna más continua.

Adecuado para componentes grandes y personalizados

Debido a que el forjado libre no está limitado por moldes fijos, proporciona flexibilidad para fabricar cuerpos de válvulas de tamaño especial y componentes de alta aleación.

Conclusión

La producción de forjado libre de válvulas de retención Inconel 600 implica múltiples procesos controlados, que incluyen inspección de materias primas, calentamiento, forjado, tratamiento térmico, mecanizado y pruebas finales. Cada etapa influye en la calidad y confiabilidad del servicio de la válvula terminada.

Mediante un control adecuado del proceso de forjado, las válvulas de retención Inconel 600 pueden aprovechar al máximo las ventajas de los materiales de aleación a base de níquel y proporcionar un rendimiento estable para aplicaciones industriales exigentes, corrosivas y de alta temperatura.
