¿Cuándo elegir una válvula de compuerta accionada por caja de cambios en lugar de una válvula de compuerta de volante estándar?
Durante la selección de válvulas de compuerta, muchos compradores enfrentan esta pregunta: ambas se operan manualmente, ¿por qué algunas válvulas de compuerta usan volantes estándar mientras que las unidades de gran tamaño requieren conjuntos de caja de cambios?
De hecho, la válvula de compuerta accionada por caja de cambios no es un simple reemplazo de las válvulas de compuerta de volante estándar. La principal diferencia radica en los métodos de actuación. La elección final depende de las condiciones de servicio del mundo real: tamaño de la válvula, presión, presión diferencial, par de operación y condiciones de acceso en el sitio.
No tome decisiones basándose únicamente en el diámetro nominal o la presión nominal. El enfoque correcto es verificar el par de operación real y verificar si la fuerza manual es suficiente para el funcionamiento de la válvula.
¿Cómo funciona una válvula de compuerta de volante estándar?
Una válvula de compuerta de volante estándar impulsa el vástago directamente mediante la rotación del volante. Los operadores giran el volante para mover el vástago y el disco de compuerta hacia arriba y hacia abajo para abrir o cerrar la tubería.
Con una estructura simple y menos piezas de transmisión, este diseño se adopta ampliamente para válvulas de compuerta de tamaño pequeño a mediano.
Escenarios adecuados para válvulas de compuerta de volante estándar
- Par de funcionamiento de válvula bajo
- Espacio suficiente en el sitio para operación manual directa
- Ciclos de apertura y cierre poco frecuentes
- Preferencia por una estructura simple y requisitos de bajo mantenimiento.
Por ejemplo, una válvula de compuerta mediana-pequeña para servicio general de agua con baja presión de trabajo, baja presión diferencial a través de la válvula y volante accesible normalmente funcionará bien con accionamiento de volante estándar.
¿Cuál es la función de la válvula de compuerta accionada por caja de cambios?

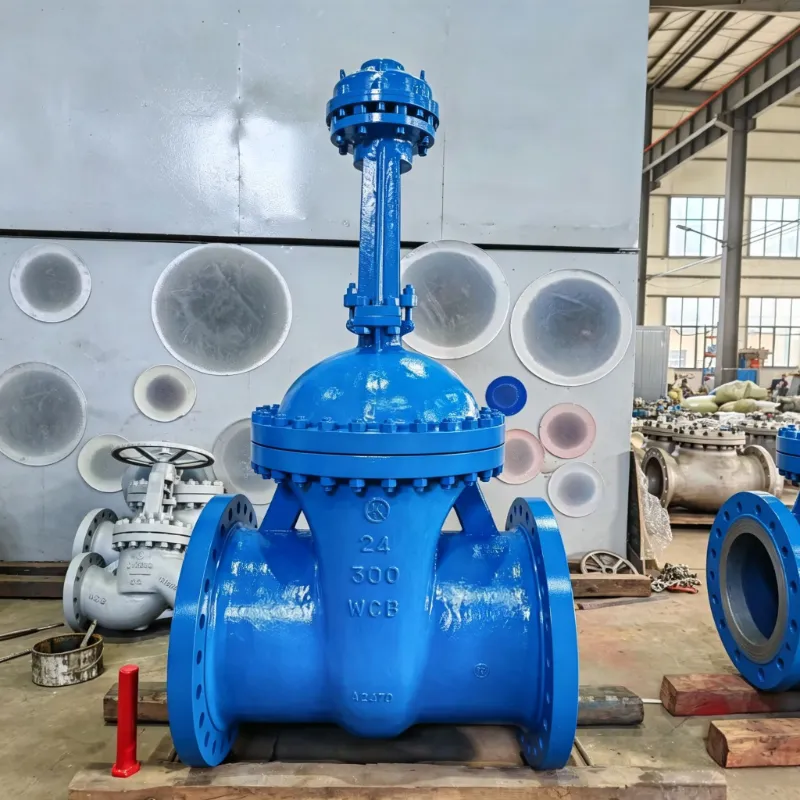

Una válvula de compuerta operada por caja de cambios instala una transmisión de engranajes mecánica entre el volante y el vástago de la válvula. La reducción de engranajes aumenta el par de salida, por lo que los operadores pueden abrir o cerrar la válvula con mucha menos fuerza manual.
Tenga en cuenta: la caja de cambios no cambiará la presión interna de la tubería ni reducirá la presión media. Sólo resuelve el problema defuerza de operación manual insuficiente.
Problemas clave resueltos por la actuación de la caja de cambios
- Reducir la fuerza manual requerida para la operación de la válvula.
- Válvulas de soporte con alta demanda de par de arranque
- Apto para condiciones de trabajo de gran tamaño y alta carga
- Adecuado para lugares de instalación con espacio operativo limitado
¿Cómo afectan la presión y la presión diferencial al funcionamiento de la válvula de compuerta?
Muchas fuentes simplemente afirman que “las válvulas de alta presión necesitan cajas de engranajes”, lo cual no es del todo exacto.
Un factor crítico para la dificultad de apertura de la válvula espresión diferencial— la diferencia de presión entre los lados aguas arriba y aguas abajo de la válvula.
Por ejemplo:
| Guión | Presión aguas arriba | Presión aguas abajo | Presión diferencial |
|---|---|---|---|
| A | 10 barras | 10 barras | 0 barras |
| B | 10 barras | 2 barras | 8 barras |
Aunque ambos escenarios comparten una presión aguas arriba de 10 bar, el Escenario B tiene una presión diferencial de 8 bar. Se requiere una fuerza mucho mayor para levantar el disco de la compuerta.
La relación física básica se puede resumir como:
Fuerza = Presión × Área
Dada una zona fija de soporte de presión, una presión diferencial más alta genera una fuerza de actuación mayor.
Sin embargo, el par de funcionamiento real no se puede calcular únicamente a partir de la presión. También se ve afectado por la dimensión de la válvula, el diseño del disco de compuerta, la construcción del vástago, la configuración del sellado y la pérdida por fricción.
¿Por qué no podemos seleccionar la caja de cambios basándose únicamente en el tamaño de la válvula?
En la práctica de la ingeniería, existe un error común:
"Cuanto mayor es el tamaño DN, más necesaria se vuelve una caja de cambios".
Esta conclusión es engañosa.
Tomemos como ejemplo la válvula de compuerta DN300:
- Una unidad DN300 instalada en un sistema de agua a baja presión con baja presión diferencial aún puede funcionar con un volante estándar.
- Otra unidad DN300 para tuberías industriales de servicio pesado con alta presión diferencial durante la apertura requerirá asistencia de caja de cambios.
Por tanto, el tamaño nominal es sólo un índice de referencia. El par de funcionamiento real es el factor decisivo para la selección del accionamiento.
Parámetros clave que se deben verificar al especificar válvulas de compuerta operadas con caja de cambios
Para aplicaciones industriales críticas o de gran tamaño, solicite los siguientes datos al fabricante de su válvula:
| Parámetro | Descripción |
|---|---|
| Par de funcionamiento | El par requerido durante el funcionamiento normal de la válvula. |
| Par de ruptura | El par inicial requerido para iniciar el movimiento de la válvula. |
| Torque de asiento | El par necesario para cerrar completamente la válvula. |
| Clasificación de presión | La clase de presión diseñada de la válvula. |
| Presión diferencial | La diferencia de presión a través de la válvula durante el funcionamiento. |
El par de arranque es particularmente importante. Las válvulas que permanecen cerradas durante períodos prolongados a menudo necesitan un torque adicional para superar la resistencia estática en el momento de la apertura.
¿Cuándo utilizar válvulas de compuerta de volante estándar?
Se prefieren las válvulas de compuerta de volante estándar para:
- Tamaños nominales pequeños a medianos
- Baja frecuencia de operación
- Fácil acceso físico para los operadores
- Torque de operación dentro del rango manual aceptable
- Aplicaciones que requieren una estructura simple y un mantenimiento conveniente
¿Cuándo utilizar válvulas de compuerta accionadas por caja de cambios?
Las válvulas de compuerta accionadas por caja de cambios se recomiendan para:
- Válvulas de compuerta industriales de gran tamaño
- Condiciones de trabajo que exigen un alto par de arranque
- Válvulas instaladas en posiciones de difícil acceso
- Casos en los que la operación manual directa se vuelve difícil
- Sistemas que requieren asistencia de accionamiento mecánico estable
Válvula de compuerta accionada por caja de cambios versus válvula de compuerta con volante: ¿cómo decidir?
Al elegir el tipo de actuación, no se centre únicamente en “cuál es el tamaño de la válvula” o “cuál es la presión nominal”. Evalúe todos los elementos a continuación de manera integral:
- Presión de trabajo real
- Presión diferencial a través del cuerpo de la válvula
- Tamaño nominal de la válvula
- Par de operación requerido
- Condiciones de instalación en el sitio
- Acceso del operador y modo de operación.
Si un volante estándar satisface los requisitos de funcionamiento, añadir una caja de cambios no aporta ningún valor adicional. Cuando la operación manual se vuelve extenuante y se exige un par elevado, el accionamiento de la caja de cambios es la solución razonable.
Conclusión
No existe un ganador absoluto entre la válvula de compuerta de volante estándar y la válvula de compuerta accionada por caja de cambios.
Las soluciones de volante presentan una construcción simple para entornos operativos favorables. Las cajas de cambios reducen la carga de trabajo manual mediante transmisión mecánica, ideales para instalaciones de gran tamaño, carga elevada o de difícil acceso.
El flujo de trabajo de selección correcto debe seguir:
Condiciones de servicio → Presión diferencial → Par de operación → Selección del tipo de actuador
En lugar de la regla demasiado simplificada:
Tamaño de válvula más grande = Debe adoptar una caja de cambios.
