¿Cómo controlan las válvulas de compuerta de acero el flujo en sistemas de tuberías industriales?
Resumen del artículo
Válvulas de compuerta de acerose aplican ampliamente en sistemas de tuberías industriales donde se requiere control de flujo total, resistencia a alta presión y confiabilidad estructural. Este artículo se centra en cómo funcionan las válvulas de compuerta de acero, cómo evaluar sus parámetros técnicos y cómo se desempeñan en entornos operativos exigentes. Al combinar una descripción general del producto, especificaciones de ingeniería, escenarios de aplicación y preguntas técnicas frecuentes, el artículo proporciona una referencia completa para los usuarios industriales que buscan estabilidad operativa a largo plazo y cumplimiento de estándares internacionales.
Tabla de contenido
- 1. ¿Cómo se diseñan las válvulas de compuerta de acero para el control de flujo industrial?
- 2. ¿Cómo afectan los parámetros de la válvula de compuerta de acero al rendimiento?
- 3. ¿Cómo se aplican las válvulas de compuerta de acero en todas las industrias?
- 4. ¿Cómo abordar preguntas comunes sobre las válvulas de compuerta de acero?
1. ¿Cómo se diseñan las válvulas de compuerta de acero para el control de flujo industrial?

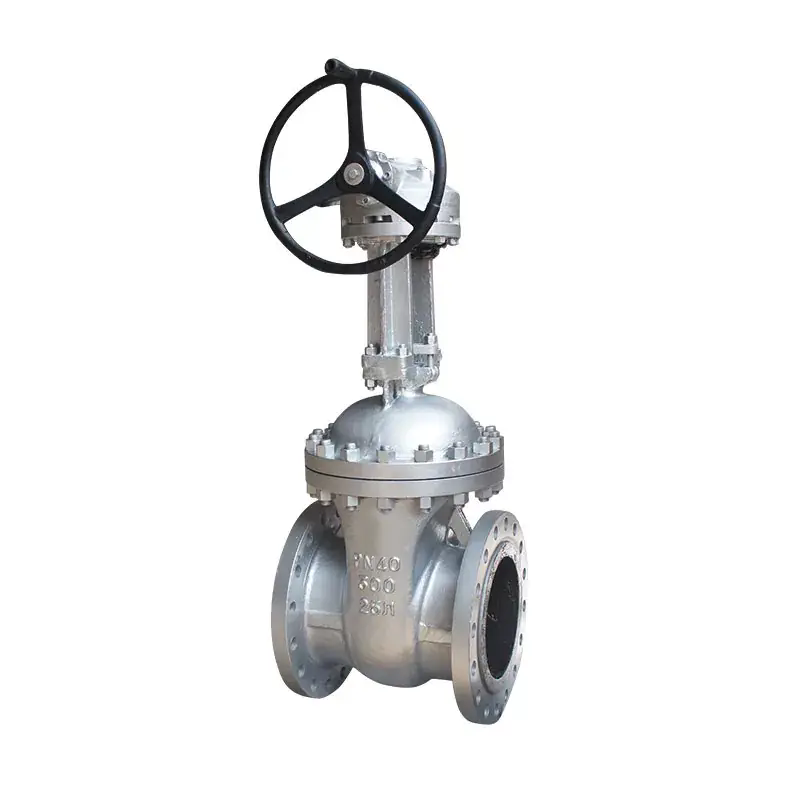

Las válvulas de compuerta de acero son válvulas de movimiento lineal diseñadas para iniciar o detener el flujo de fluido subiendo o bajando una compuerta perpendicular a la dirección del flujo. A diferencia de las válvulas estranguladoras, las válvulas de compuerta se utilizan principalmente en posiciones completamente abiertas o completamente cerradas, minimizando la pérdida de presión y la turbulencia.
El cuerpo de la válvula y los componentes internos están fabricados en acero al carbono, acero aleado o acero inoxidable para garantizar resistencia mecánica, resistencia a la corrosión y estabilidad dimensional en condiciones de alta presión y temperatura. La cuña o compuerta se desplaza a lo largo de asientos guiados, lo que proporciona un cierre hermético cuando está cerrada y un flujo sin obstrucciones cuando está abierta.
En los sistemas de tuberías industriales, se prefieren las válvulas de compuerta de acero debido a su capacidad para manejar diámetros grandes, soportar presiones extremas y mantener la integridad estructural durante el funcionamiento a largo plazo. Estas características los hacen adecuados para proyectos de transmisión de petróleo y gas, generación de energía, procesamiento petroquímico e infraestructura hídrica.
El objetivo principal de este artículo es explicar cómo las válvulas de compuerta de acero logran un aislamiento confiable, cómo sus especificaciones influyen en el rendimiento y cómo seleccionar configuraciones apropiadas para diferentes entornos industriales.
2. ¿Cómo afectan los parámetros de la válvula de compuerta de acero al rendimiento?
Comprender los parámetros técnicos es fundamental al seleccionar válvulas de compuerta de acero para uso industrial. Cada especificación influye directamente en la confiabilidad operativa, el cumplimiento de la seguridad y la vida útil.
| Parámetro | Rango de especificaciones | Importancia técnica |
|---|---|---|
| Diámetro nominal (DN) | DN50 – DN1200 | Determina la capacidad de flujo y la compatibilidad de la tubería. |
| Clasificación de presión | PN10 – PN420 / Clase 150 – Clase 2500 | Define la presión de trabajo máxima permitida |
| Material del cuerpo | Acero al carbono, Acero aleado, Acero inoxidable | Afecta la fuerza, la resistencia a la corrosión y la tolerancia a la temperatura. |
| Rango de temperatura | -29°C a +600°C | Garantiza la idoneidad para aplicaciones criogénicas o de alta temperatura. |
| Tipo de conexión | Bridas, soldadas a tope, soldadas a zócalo | Afecta el método de instalación y la integridad del sellado. |
| Modo de operación | Manual, Engranaje, Eléctrico, Neumático | Determina la precisión del control y el nivel de automatización. |
Estos parámetros deben alinearse con los requisitos de diseño del sistema y los estándares relevantes como API 600, API 602, API 6D, ASME B16.34 e ISO 10434. La selección adecuada de parámetros garantiza que las válvulas de compuerta de acero mantengan el rendimiento de sellado y la estabilidad mecánica durante toda su vida útil.
3. ¿Cómo se aplican las válvulas de compuerta de acero en todas las industrias?
Las válvulas de compuerta de acero desempeñan un papel fundamental en una amplia gama de sectores industriales debido a su construcción robusta y sus capacidades de cierre confiables.
Transmisión de petróleo y gas
En las operaciones upstream, midstream y downstream, las válvulas de compuerta de acero se utilizan para aislar secciones de tuberías, controlar el flujo en el cabezal del pozo y proteger el equipo durante el mantenimiento. Su diseño de paso total minimiza la caída de presión, lo que los hace adecuados para tuberías de petróleo crudo y gas natural de larga distancia.
Generación de energía
Las centrales térmicas, nucleares y de ciclo combinado dependen de válvulas de compuerta de acero para el aislamiento del vapor, el control del agua de alimentación de las calderas y los sistemas auxiliares. La tolerancia a altas temperaturas y altas presiones garantiza un funcionamiento seguro en condiciones de carga continua.
Procesamiento químico y petroquímico
Las válvulas de compuerta de acero se instalan comúnmente en unidades de procesamiento de químicos donde existen medios agresivos, temperaturas elevadas y estrictos requisitos de seguridad. La selección de materiales y los tratamientos superficiales mejoran la resistencia a la corrosión y la erosión.
Sistemas de agua e infraestructura
En los sistemas de suministro de agua municipal y de aguas residuales industriales, las válvulas de compuerta de acero brindan un aislamiento confiable para tuberías de gran diámetro. Su durabilidad permite largos intervalos de servicio y una frecuencia de mantenimiento reducida.
4. ¿Cómo abordar preguntas comunes sobre las válvulas de compuerta de acero?
¿En qué se diferencian las válvulas de compuerta de acero de otros tipos de válvulas?
Las válvulas de compuerta de acero están diseñadas para servicio de apertura y cierre en lugar de regulación de flujo. En comparación con las válvulas de globo o de bola, ofrecen una resistencia mínima al flujo cuando están completamente abiertas y son más adecuadas para tuberías de alta presión y gran diámetro.
¿Cómo se deben instalar las válvulas de compuerta de acero para garantizar el rendimiento del sellado?
Son esenciales la alineación adecuada con la tubería, el torque correcto de los pernos en las bridas y el cumplimiento de los procedimientos de soldadura. Las válvulas deben instalarse en la posición completamente abierta durante la soldadura para evitar daños y deformaciones en el asiento.
¿Cómo se prolonga la vida útil de las válvulas de compuerta de acero?
La vida útil se puede extender mediante la selección adecuada de materiales, inspecciones periódicas, lubricación adecuada de las roscas del vástago y operación dentro de los límites de presión y temperatura especificados. El cumplimiento de los programas de mantenimiento reduce significativamente el tiempo de inactividad no planificado.
¿Cómo influyen las condiciones de funcionamiento en la selección de válvulas?
La presión de funcionamiento, la temperatura, las características del fluido y los requisitos de automatización afectan directamente la configuración de la válvula. Seleccionar una válvula que exceda las condiciones mínimas de operación mejora los márgenes de seguridad y la confiabilidad a largo plazo.
Conclusión y perspectivas de la industria
Las válvulas de compuerta de acero siguen siendo un componente fundamental en los sistemas de control de flujo industriales debido a su resistencia estructural, adaptabilidad y rendimiento comprobado. A medida que evolucionan los estándares industriales y aumentan los niveles de automatización, las válvulas de compuerta de acero se integran con actuadores y sistemas de monitoreo avanzados para satisfacer las demandas operativas futuras.
Fabricantes comoHannoContinuar perfeccionando la tecnología de materiales, la precisión de fabricación y los procesos de control de calidad para respaldar aplicaciones industriales cada vez más complejas. Al alinear el diseño del producto con estándares internacionales y prácticas de ingeniería probadas en el campo, las válvulas de compuerta de acero siguen siendo una solución confiable para sistemas de tuberías críticos.
Para orientación específica del proyecto, consulta técnica o información detallada del producto,contáctanospara analizar cómo se pueden configurar las válvulas de compuerta de acero para cumplir con los requisitos operativos exactos.
