¿Cómo funcionan las válvulas de retención de elevación y mejoran la eficiencia del sistema?

Abstracto: Levante las válvulas de retenciónson componentes críticos en los sistemas de fluidos, ya que evitan el reflujo y garantizan el control direccional. Este artículo proporciona una exploración detallada de las válvulas de retención de elevación, incluidos tipos, especificaciones, prácticas de instalación, consejos para la resolución de problemas y preguntas frecuentes. Los profesionales de aplicaciones industriales obtendrán conocimientos completos sobre cómo seleccionar, operar y mantener válvulas de retención de elevación de manera efectiva.

Tabla de contenido

1. Introducción a las válvulas de retención de elevación

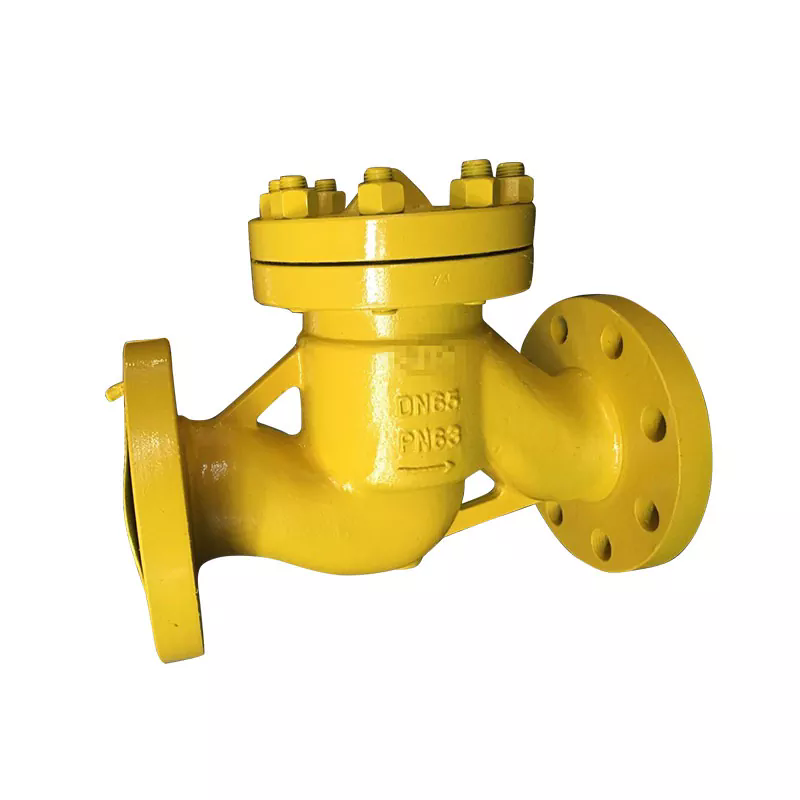

Las válvulas de retención de elevación están diseñadas para permitir el flujo de fluido en una dirección y al mismo tiempo evitar el flujo inverso. Estas válvulas funcionan automáticamente, utilizando un disco o pistón que se levanta de su asiento cuando la presión del fluido excede un cierto umbral y luego se cierra cuando la presión cae o se invierte. Las válvulas de retención de elevación se aplican ampliamente en sistemas de procesamiento de agua, petróleo, gas y productos químicos, lo que garantiza la seguridad operativa y la eficiencia del sistema.

El objetivo de este artículo es explorar el mecanismo funcional, los parámetros de diseño, los requisitos de instalación y los consejos prácticos de mantenimiento para las válvulas de retención de elevación, ayudando a los ingenieros y administradores de instalaciones a optimizar el rendimiento del sistema.

Especificaciones de las válvulas de retención de elevación

2. Tipos y aplicaciones de válvulas de retención de elevación

Las válvulas de retención de elevación se pueden clasificar según su diseño interno y características operativas:

2.1 Válvula de retención de elevación del pistón

Las válvulas de retención de elevación de pistón utilizan un pistón cilíndrico para bloquear el flujo inverso. Son adecuados para tuberías de alta presión donde se requieren fugas mínimas.

2.2 Válvula de retención de elevación de disco o émbolo

El tipo más común, las válvulas de retención de elevación de disco, funcionan con un disco circular que se levanta del asiento. Se utilizan ampliamente en aplicaciones de agua y vapor.

2.3 Válvula de retención de elevación asistida por resorte

Estas válvulas incluyen un mecanismo de resorte para garantizar un cierre más rápido, lo que reduce el riesgo de golpe de ariete y reflujo en sistemas dinámicos.

Aplicaciones:

• Plantas de tratamiento de agua y redes de distribución.
• Oleoductos y gasoductos
• Líneas de retorno de vapor y condensado.
• Industrias de procesamiento de productos químicos

3. Pautas de instalación y consejos de mantenimiento

La instalación adecuada de válvulas de retención de elevación es fundamental para el rendimiento y la longevidad. Las consideraciones clave incluyen:

Pautas de instalación

• Asegúrese de que la dirección del flujo coincida con la flecha en el cuerpo de la válvula.
• Instalar en tuberías horizontales o verticales con flujo ascendente únicamente.
• Proporcione una longitud de tubería recta adecuada aguas arriba y aguas abajo para un flujo estable.
• Verifique que el asiento y el disco de la válvula estén limpios antes de la instalación.

Consejos de mantenimiento

• Inspeccione periódicamente para detectar signos de desgaste o corrosión.
• Limpie las partes internas de la válvula periódicamente para evitar la acumulación de residuos.
• Reemplace los sellos y empaquetaduras si se detectan fugas.
• Pruebe el funcionamiento de la válvula en condiciones controladas para garantizar una elevación y cierre adecuados.

4. Preguntas comunes sobre las válvulas de retención de elevación

P1: ¿Cómo previene una válvula de retención de elevación el reflujo?

R: Las válvulas de retención de elevación evitan el reflujo mediante el uso de un disco o pistón móvil que se levanta cuando el fluido fluye en la dirección deseada. Cuando el flujo se invierte, la gravedad o la presión del resorte empuja el disco hacia el asiento, creando un sello que detiene el flujo inverso.

P2: ¿Cuáles son las diferencias clave entre una válvula de retención de elevación y una válvula de retención de giro?

R: A diferencia de las válvulas de retención oscilantes, las válvulas de retención de elevación se mueven perpendicularmente al flujo, lo que requiere una mayor presión aguas arriba para abrirse. Las válvulas de retención de giro giran sobre una bisagra, mientras que las válvulas de retención de elevación se mueven linealmente. Las válvulas de retención de elevación son más adecuadas para aplicaciones de tuberías verticales y de alta presión.

P3: ¿Cómo se deben instalar las válvulas de retención de elevación para lograr un rendimiento óptimo?

R: Las válvulas de retención de elevación deben instalarse en tuberías horizontales o verticales con la dirección de flujo correcta. Longitudes de tubería rectas suficientes aguas arriba y aguas abajo garantizan un funcionamiento suave, mientras que las superficies internas limpias y libres de residuos evitan el mal funcionamiento. El mantenimiento periódico es esencial para el rendimiento a largo plazo.

5. Conclusión y referencia de marca

Las válvulas de retención de elevación son componentes indispensables para garantizar la eficiencia del sistema y prevenir el reflujo en sistemas de fluidos industriales. Con una selección, instalación y mantenimiento adecuados, estas válvulas ofrecen un rendimiento confiable en diversas aplicaciones. Los profesionales que buscan válvulas de retención de elevación duraderas y de alta calidad pueden considerar soluciones deHanno, marca reconocida en válvulas industriales. Para consultas, soporte o cotizaciones de productos, por favorcontáctanoshoy.
