¿Por qué las válvulas de compuerta de volante siguen siendo una opción confiable para el aislamiento de tuberías industriales?
Abstracto: Válvulas de compuerta con volantesiguen siendo una solución práctica para el aislamiento de tuberías porque combinan una estructura mecánica sencilla, operación manual, sellado estable y una amplia flexibilidad de aplicación.Hannoproporciona soluciones de válvulas duraderas diseñadas para sistemas de tuberías industriales y civiles, con configuraciones de materiales y capacidades de fabricación adecuadas para entornos de servicio exigentes. Esta guía explica cómo funcionan las válvulas de compuerta de volante, sus ventajas clave, los requisitos de instalación, las prácticas de mantenimiento y los factores que los compradores deben considerar al seleccionar un proveedor de válvulas confiable.
Tabla de contenido
- ¿Qué son las válvulas de compuerta de volante?
- ¿Cómo funcionan las válvulas de compuerta de volante?
- ¿Cuáles son los beneficios clave?
- ¿Qué materiales se utilizan habitualmente?
- ¿Dónde se utilizan las válvulas de compuerta de volante?
- ¿Cómo se debe seleccionar la válvula adecuada?
- ¿Cuáles son los requisitos de instalación y mantenimiento?
- ¿Cómo se comparan las válvulas de compuerta de volante con otras opciones?
- Preguntas frecuentes
¿Qué son las válvulas de compuerta de volante?

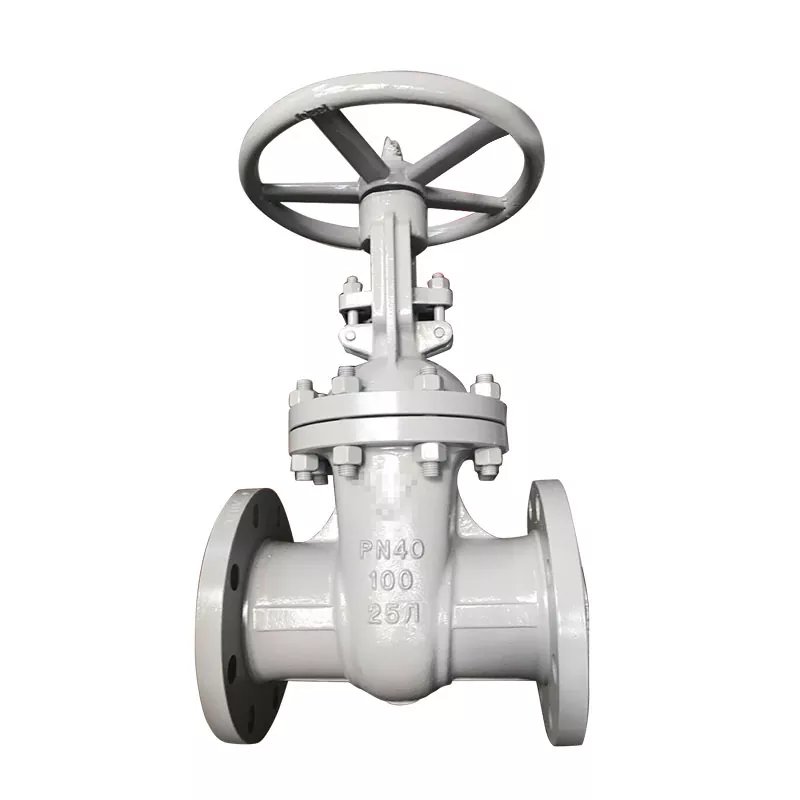

Válvulas de compuerta con volanteSon válvulas de aislamiento operadas manualmente que utilizan un volante giratorio para mover el vástago de la válvula y subir o bajar una compuerta. Cuando se levanta la puerta del asiento, se abre la tubería y el medio puede pasar. Cuando la puerta entra en estrecho contacto con el asiento, se cierra el paso.
A diferencia de las válvulas de control diseñadas para un ajuste de flujo continuo, las válvulas de compuerta están diseñadas principalmente para un servicio completamente abierto o completamente cerrado. Este principio operativo los hace particularmente útiles cuando el aislamiento confiable de la tubería es más importante que la capacidad de estrangulación.
Según la información del producto de Hanno, sus válvulas de compuerta de volante presentan una construcción relativamente simple y un método de operación manual, lo que las hace adecuadas para diversas aplicaciones industriales y civiles.
¿Cómo funcionan las válvulas de compuerta de volante?
El principio de funcionamiento es relativamente sencillo. Al girar el volante se convierte el movimiento giratorio en un movimiento lineal del vástago. Luego, el vástago mueve la puerta verticalmente hasta que alcanza la posición abierta o cerrada requerida.
- Rotación del volante:El operador gira el volante manualmente.
- Movimiento del tallo:El vástago se mueve según la dirección de rotación.
- Movimiento de la puerta:La compuerta se desplaza hacia arriba o hacia abajo dentro del cuerpo de la válvula.
- Aislamiento de flujo:La compuerta se separa o hace contacto con el asiento de la válvula.
- Posición final:La válvula permanece completamente abierta o completamente cerrada durante el servicio normal.
Para el funcionamiento estándar, Hanno especifica la rotación en el sentido de las agujas del reloj para cerrar y la rotación en sentido antihorario para abrir. La guía de productos de la empresa también enfatiza que las válvulas de compuerta no deben usarse para estrangular.
¿Cuáles son los beneficios clave de las válvulas de compuerta de volante?
La continua popularidad de las válvulas de compuerta de volante se asocia en gran medida con su simplicidad mecánica y su función de aislamiento confiable. Para instalaciones donde la actuación eléctrica o neumática no es necesaria, la operación manual también puede reducir la complejidad del sistema.
| Ventaja | Por qué es importante | Beneficio típico para el comprador |
|---|---|---|
| Construcción sencilla | Menos componentes operativos complicados | Inspección y mantenimiento convenientes |
| Operación manual | Normalmente no se requiere ninguna fuente de alimentación externa | Útil para sistemas de tuberías aislados o de respaldo |
| Aislamiento total | La compuerta se aleja del recorrido del flujo cuando está completamente abierta | Adecuado para aplicaciones de cierre de tuberías |
| Sellado estable | La puerta y el asiento crean la interfaz de cierre | Admite un aislamiento confiable cuando se selecciona correctamente |
| Amplia aplicabilidad | Disponible en diferentes materiales y configuraciones. | Adaptable a diversos entornos industriales. |
Hanno describe sus válvulas de compuerta de volante como que ofrecen una estructura simple, control manual, rendimiento de sellado estable e idoneidad para una amplia gama de aplicaciones.
¿Qué materiales se utilizan habitualmente?
La selección del material tiene una influencia directa en la durabilidad de la válvula, el rendimiento del sellado, la resistencia a la corrosión y la idoneidad para diferentes medios y condiciones de funcionamiento. Por lo tanto, los compradores deben evaluar la especificación completa del material en lugar de seleccionar una válvula basándose únicamente en el tamaño nominal.
Por ejemplo, la configuración de la válvula de compuerta con volante publicada por Hanno incluye un cuerpo de 25 L, una superficie de asiento de 13 Cr, un vástago de 2 Cr13, una junta de grafito 304 plus, una empaquetadura de grafito expandido, cojinetes GCr15, una tuerca de vástago de latón y un volante QT400.
| Componente | Material de ejemplo | Rol funcional |
|---|---|---|
| Cuerpo | 25L | Estructura principal que contiene presión. |
| Superficie del asiento | 13Cr | Admite sellado en la interfaz puerta-asiento |
| Provenir | 2Cr13 | Transfiere el movimiento del volante a la puerta. |
| Empaquetadora | 304 + Grafito | Ayuda a mantener el sellado del capó. |
| Embalaje | Grafito expandido | Soporta el sellado del vástago |
| Volante | QT400 | Proporciona interfaz de operación manual |
Para la adquisición real, la especificación final del material siempre debe verificarse con la presión, temperatura, medio, condiciones de corrosión, estándares aplicables y dibujo de válvula aprobado del proyecto.
¿Dónde se utilizan las válvulas de compuerta de volante?
Debido a que son principalmente dispositivos de aislamiento, las válvulas de compuerta de volante se pueden incorporar a muchos sistemas de tuberías donde los operadores necesitan un método sencillo para detener o restaurar el flujo.
- Petróleo y refinación:Aislamiento de tuberías y cierre del sistema de procesos.
- Procesamiento químico:Aislamiento de líneas de proceso y servicios compatibles.
- Generación de energía:Soporte de aislamiento en sistemas de agua, vapor y servicios públicos.
- Agua y aguas residuales:Aislamiento de líneas principales y equipos.
- Fabricación industrial:Aislamiento manual de tuberías de proceso.
- Sistemas civiles generales:Aplicaciones donde el cierre manual de tuberías es suficiente.
La gama más amplia de válvulas de compuerta de Hanno está posicionada para industrias que incluyen aplicaciones petroleras, químicas, farmacéuticas, de fertilizantes, de generación de energía, de agua y aguas residuales, marinas, metalúrgicas y energéticas.
¿Cómo se debe seleccionar la válvula adecuada?
La elección de una válvula de compuerta de volante debe comenzar con las condiciones de funcionamiento y no solo con el precio. Una válvula técnicamente apropiada puede mejorar la confiabilidad del servicio y reducir los riesgos de mantenimiento durante la vida útil del equipo.
- Determinar el tamaño nominal:Haga coincidir el tamaño de la válvula con los requisitos de tubería y conexión.
- Confirmar la clasificación de presión:Seleccione una clase de presión adecuada para las condiciones máximas de funcionamiento del sistema.
- Evaluar temperatura:Considere las temperaturas de funcionamiento normales y máximas/mínimas.
- Identificar el medio:Verifique la compatibilidad con agua, aceite, gas, productos químicos, vapor u otros medios.
- Elija los materiales de la carrocería y las molduras:Considere la corrosión, la erosión, la temperatura y los requisitos mecánicos.
- Verificar el tipo de conexión:Confirme si se requiere una conexión bridada, soldada a tope, roscada u otra conexión.
- Compruebe el par de funcionamiento:Las válvulas grandes o la presión diferencial alta pueden requerir una caja de cambios en lugar de una operación manual directa.
- Confirmar los estándares aplicables:Revisar las especificaciones del proyecto y los estándares de diseño, pruebas y certificación requeridos.
Este último punto es particularmente importante para la contratación industrial. Hanno también fabrica válvulas de compuerta accionadas por caja de cambios para válvulas más grandes donde el funcionamiento directo del volante puede requerir un esfuerzo manual excesivo. Su gama publicada de válvulas de compuerta para cajas de engranajes cubre DN150–DN1400 y clases de presión hasta Clase 2500.
¿Cuáles son los requisitos de instalación y mantenimiento?
La instalación correcta es esencial para mantener el rendimiento del sellado y reducir problemas operativos innecesarios. Antes de la instalación, se deben limpiar la cámara de la válvula y las superficies de sellado para eliminar suciedad, arena y otros contaminantes.
Lista de verificación de instalación
- Verifique el modelo de válvula y las dimensiones de conexión.
- Confirme la orientación de instalación requerida.
- Limpie las superficies de sellado antes del montaje.
- Apriete los pernos de conexión de manera uniforme.
- Verifique la compresión de la empaquetadura sin impedir el movimiento suave del vástago.
- Deje suficiente espacio para la operación y mantenimiento del volante.
- Siga las instrucciones del fabricante para válvulas equipadas con mecanismos de transmisión.
Hanno recomienda específicamente evitar colisiones o manipulación inadecuada de los volantes y mantener un espacio adecuado para la operación. Para válvulas operadas con frecuencia, su guía recomienda lubricarlas al menos una vez al mes.
La inspección periódica también debe centrarse en el estado del empaque, el movimiento del vástago, las fugas, la integridad del volante, las conexiones de las bridas y la resistencia operativa inusual. Si se requiere fuerza excesiva, los operadores deben investigar la causa en lugar de utilizar barras de extensión u otras herramientas improvisadas.
¿Cómo se comparan las válvulas de compuerta de volante con otras opciones?
El mejor tipo de válvula depende de la función prevista. Las válvulas de compuerta de volante son particularmente apropiadas cuando el requisito principal es un aislamiento manual confiable en lugar de una regulación continua del flujo.
| Tipo de válvula | Función primaria | Método operativo típico | Más adecuado para |
|---|---|---|---|
| Válvula de compuerta con volante | Aislamiento | Volante manual | Servicio de tubería completamente abierta/completamente cerrada |
| Válvula de globo | Control de flujo y aislamiento. | Manual o accionado | Aplicaciones que requieren regulación de flujo |
| Controlador de el volumen | Prevenir el flujo inverso | Automático | Prevención de reflujo |
| Válvula de compuerta de caja de cambios | Aislamiento | Volante con caja de cambios | Válvulas más grandes que requieren ventaja mecánica |
Por lo tanto, no se debe seleccionar una válvula de compuerta simplemente porque sea económica o familiar. La cuestión crítica es si el principio de funcionamiento de la válvula coincide con la función real de la tubería.
Preguntas frecuentes sobre las válvulas de compuerta de volante
1. ¿Para qué se utilizan principalmente las válvulas de compuerta de volante?
Se utilizan principalmente para abrir o cerrar completamente el flujo de la tubería. Normalmente no están destinados a estrangular o regular el flujo continuo.
2. ¿Se pueden operar las válvulas de compuerta de volante sin electricidad?
Sí. Una configuración estándar operada por volante utiliza operación mecánica manual y, por lo tanto, normalmente no requiere una fuente de energía eléctrica externa.
3. ¿En qué dirección se gira un volante para cerrar una válvula de compuerta?
Para la configuración Hanno, la rotación en el sentido de las agujas del reloj cierra la válvula y la rotación en el sentido contrario a las agujas del reloj la abre. Confirme siempre las instrucciones de funcionamiento suministradas con la válvula específica.
4. ¿Se puede utilizar una válvula de compuerta para estrangular?
No. Las válvulas de compuerta generalmente están diseñadas para servicio completamente abierto o completamente cerrado. Usarlos para estrangular puede contribuir a condiciones de flujo indeseables y desgaste prematuro.
5. ¿Con qué frecuencia se debe lubricar una válvula de compuerta de volante que se opera con frecuencia?
Hanno recomienda la lubricación al menos una vez al mes para las válvulas que se abren y cierran con frecuencia, mientras que los intervalos de mantenimiento reales también deben reflejar las condiciones de servicio y las instrucciones de mantenimiento del fabricante.
6. ¿Cuándo debo elegir una válvula de compuerta accionada por caja de cambios?
Se puede considerar una configuración de caja de cambios cuando el tamaño de la válvula, la presión diferencial o el par de operación hacen que la operación directa del volante no sea práctica. Hanno posiciona específicamente válvulas de compuerta de cajas de cambios para aplicaciones donde se requiere una ventaja mecánica adicional.
Conclusión: ¿Son las válvulas de compuerta de volante una opción inteligente para el aislamiento de tuberías?
Para sistemas de tuberías que requieren un cierre confiable en lugar de una regulación continua del flujo, las válvulas de compuerta de volante siguen siendo una opción práctica y versátil. Su estructura mecánica sencilla, operación manual, interfaz de sellado estable y configuraciones de materiales adaptables los hacen adecuados para muchas aplicaciones industriales y civiles. Seleccionar el tamaño, la presión nominal, el material, la conexión y la configuración operativa correctos es esencial para el rendimiento a largo plazo. Si está obteniendo válvulas de compuerta de volante confiables de un fabricante chino o necesita ayuda para adaptar una válvula a los requisitos de su tubería,contáctanosen Hanno para obtener especificaciones de productos, orientación técnica y una cotización adaptada a su proyecto.
