Válvulas de compuerta, válvulas de retención y válvulas de globo: ¿cómo se elige la válvula adecuada?

Válvulas de compuerta, Válvulas de retención, yVálvulas de globoSe utilizan ampliamente en sistemas de tuberías industriales, pero están diseñados para diferentes requisitos de control de flujo. Una válvula de compuerta se utiliza principalmente para aislar una tubería, una válvula de retención evita el flujo inverso, mientras que una válvula de globo se selecciona comúnmente para regular el flujo.

Comprender cómo funcionan estos tres tipos de válvulas y dónde se utilizan normalmente puede hacer que la selección de válvulas sea más sencilla, especialmente cuando se trabaja con diferentes condiciones de presión, temperatura y medios.

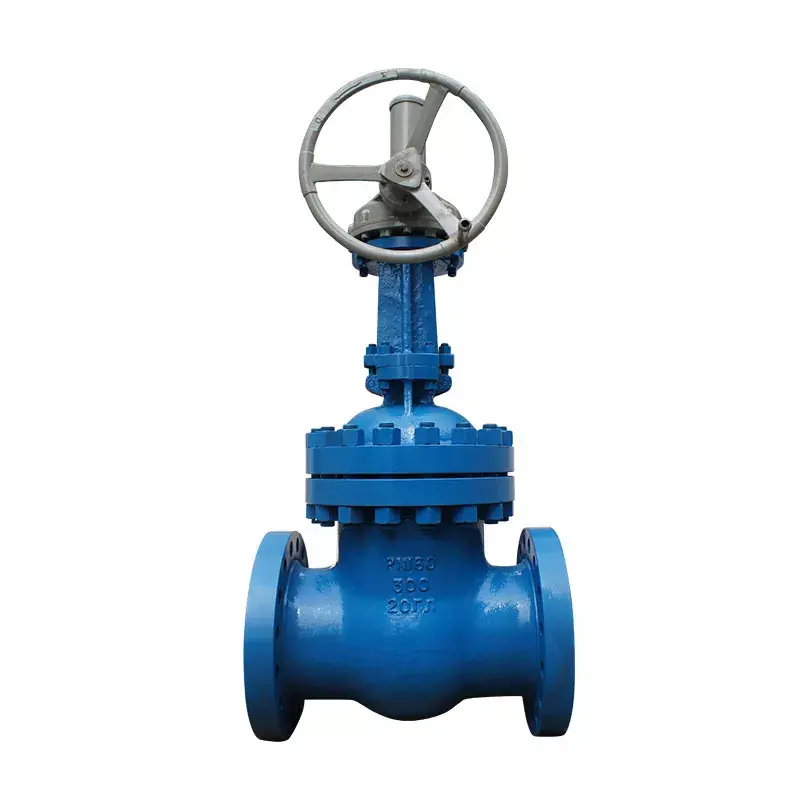

¿Para qué se utiliza una válvula de compuerta?

A válvula de compuertaabre y cierra la tubería moviendo una compuerta o cuña hacia afuera o hacia el pasaje de flujo. Cuando está completamente abierta, la compuerta se levanta fuera de la ruta de flujo principal, lo que hace que este tipo de válvula sea adecuada para aplicaciones en las que la tubería debe estar completamente abierta durante el funcionamiento normal.

Las válvulas de compuerta se utilizan generalmente como válvulas de aislamiento en lugar de válvulas de estrangulación. Por lo general, se instalan donde es necesario cerrar una sección de tubería para mantenimiento, reemplazo de equipos o control de procesos.

Aplicaciones comunes de las válvulas de compuerta

• Oleoductos y gasoductos
• Sistemas de tratamiento de agua.
• Plantas de energía
• Sistemas de procesamiento químico
• Tuberías de procesos industriales
• Sistemas de vapor y servicios públicos.

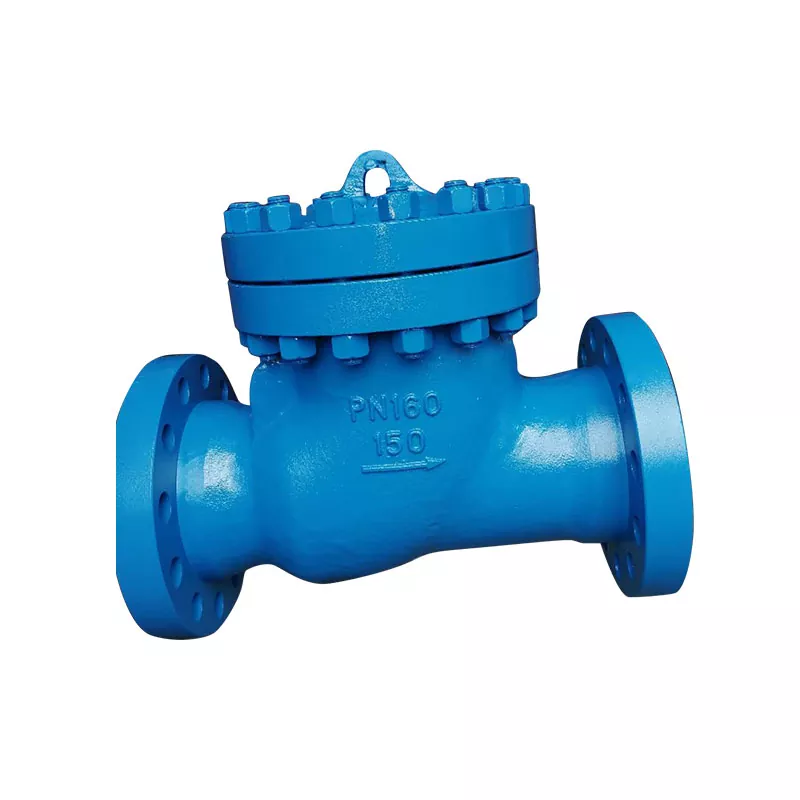

¿Qué hace una válvula de retención?

Acontrolador de el volumenestá diseñado para permitir que el fluido se mueva en una dirección y al mismo tiempo evita que fluya hacia atrás. A diferencia de las válvulas de compuerta y de globo operadas manualmente, la mayoría de las válvulas de retención funcionan automáticamente de acuerdo con las condiciones de flujo y presión en la tubería.

Esto hace que las válvulas de retención sean particularmente útiles para proteger bombas, compresores y otros equipos del flujo inverso que podría afectar el funcionamiento del sistema.

Aplicaciones comunes de las válvulas de retención

• Líneas de descarga de bombas
• Sistemas de suministro de agua
• Sistemas de calderas y vapor.
• Procesamiento de petróleo y gas
• Tuberías químicas
• Sistemas de agua de refrigeración

Las válvulas de retención están disponibles en diferentes diseños, como válvulas de retención de oscilación y válvulas de retención de elevación. El diseño apropiado depende de factores que incluyen la dirección del flujo, la posición de instalación, la presión, las características del fluido y la respuesta requerida al flujo inverso.

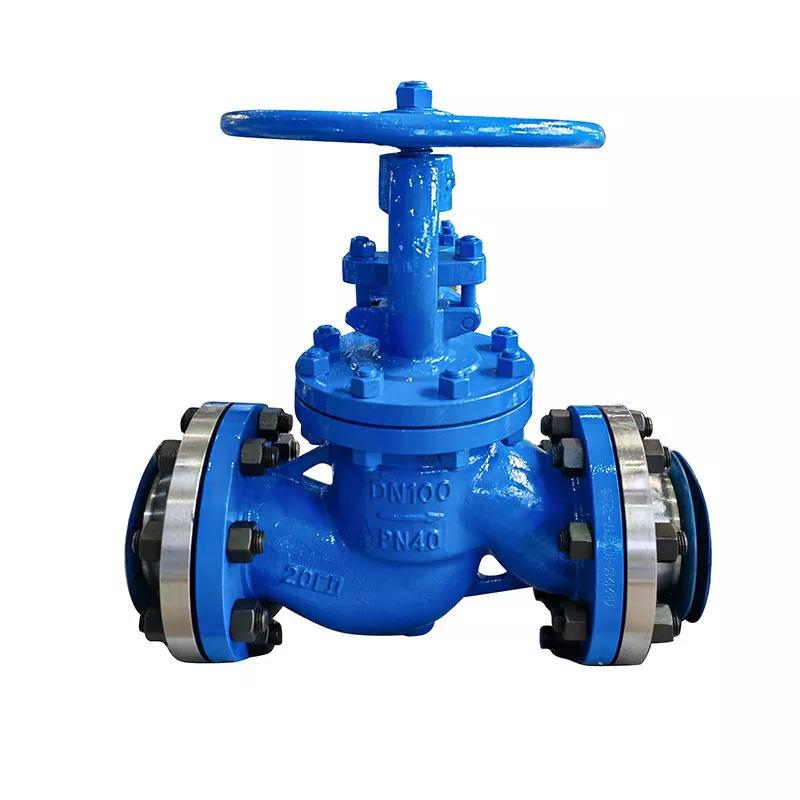

¿Para qué está diseñada una válvula de globo?

A válvula de globoUtiliza un disco móvil y un asiento para controlar el paso del flujo. Su construcción lo hace adecuado para aplicaciones donde es necesario ajustar el flujo en lugar de simplemente abrirlo o cerrarlo por completo.

Por lo tanto, las válvulas de globo se utilizan comúnmente para estrangular y regular el flujo en sistemas de procesos industriales. Pueden operarse manualmente o combinarse con un actuador cuando se requiere control automático.

Aplicaciones comunes de las válvulas de globo

• Tuberías de vapor
• Sistemas de agua de refrigeración
• Equipos de procesamiento químico
• Sistemas de generación de energía.
• Sistemas de calefacción
• Líneas de proceso industriales

Válvula de compuerta versus válvula de retención versus válvula de globo

¿Qué válvula es mejor para el control de flujo?

La elección correcta depende de lo que la válvula necesita lograr en el sistema de tuberías.

• Para aislamiento de tuberías:Generalmente se considera una válvula de compuerta cuando el requisito principal es detener o restablecer el flujo.
• Para prevenir el reflujo:Se utiliza una válvula de retención para mantener el medio moviéndose en la dirección deseada.
• Para regulación de caudal:Comúnmente se selecciona una válvula de globo cuando es necesario ajustar el flujo durante la operación.

Estos tipos de válvulas no son necesariamente alternativas entre sí. En muchos sistemas industriales, se instalan juntos porque cada uno realiza una función diferente.

¿Qué debe considerar al seleccionar una válvula industrial?

1. Medio fluido

Identifique el medio que fluye a través de la tubería, como agua, vapor, petróleo, gas o productos químicos. El medio afecta el material de la válvula, los requisitos de sellado y la construcción general.

2. Presión y Temperatura

Verifique la presión y temperatura de trabajo del sistema antes de seleccionar una válvula. Los servicios de alta presión y alta temperatura pueden requerir materiales específicos para la carrocería, el revestimiento, el asiento y el sellado.

3. Tamaño de la tubería

El tamaño de la válvula debe corresponder con la tubería y las condiciones de flujo requeridas. El tipo de conexión y los estándares aplicables también deben confirmarse antes de realizar el pedido.

4. Dirección del flujo

La dirección del flujo es especialmente importante al seleccionar e instalar una válvula de retención. La válvula debe instalarse de acuerdo con la dirección de flujo diseñada para funcionar correctamente.

5. Aislamiento o Regulación

Una de las formas más sencillas de limitar la selección de válvulas es determinar si la aplicación requiere aislamiento, protección contra flujo inverso o regulación de flujo.

6. Método de funcionamiento

Dependiendo de la aplicación, las válvulas pueden operarse manualmente o equiparse con actuadores neumáticos, eléctricos u otros para operación remota o automática.

¿Se pueden utilizar válvulas de compuerta, válvulas de retención y válvulas de globo en el mismo sistema?

Sí. Estos tres tipos de válvulas pueden realizar diferentes funciones dentro del mismo sistema de tuberías.

Por ejemplo, un sistema de bomba puede usar una válvula de compuerta para aislar la tubería durante el mantenimiento, una válvula de retención para evitar el flujo inverso y una válvula de globo en otra sección donde se requiere ajuste de flujo.

Lo importante es no seleccionar una válvula simplemente porque coincide con el tamaño de la tubería. El tipo de válvula debe coincidir primero con la función requerida, seguido de la presión, la temperatura, el medio, los materiales, los estándares de conexión y las condiciones de funcionamiento.

Preguntas frecuentes sobre válvulas de compuerta, válvulas de retención y válvulas de globo

¿Se puede utilizar una válvula de compuerta para estrangular?

Las válvulas de compuerta están diseñadas principalmente para aislamiento en lugar de estrangulamiento continuo. Si se requiere un ajuste regular del flujo, una válvula de globo puede ser más adecuada.

¿Necesita una válvula de retención operación manual?

La mayoría de las válvulas de retención funcionan automáticamente a través de la presión y el flujo del medio, por lo que normalmente no requieren operación manual.

¿Se puede utilizar una válvula de globo para el cierre?

Una válvula de globo puede proporcionar cierre, pero su principal ventaja es la regulación del flujo. La elección adecuada depende de los requisitos del sistema de tuberías.

¿Cómo elijo entre una válvula de compuerta y una válvula de globo?

Si el requisito principal es aislar una tubería, generalmente se considera una válvula de compuerta. Si la aplicación requiere un ajuste de flujo repetido o controlado, una válvula de globo suele ser más apropiada.

¿Qué información se necesita al comprar una válvula industrial?

La información importante normalmente incluye el tipo de válvula, el tamaño nominal, la presión nominal, la temperatura de trabajo, el medio, el estándar de conexión, los requisitos de material y el método de operación. Las aplicaciones especiales también pueden requerir información sobre las condiciones de flujo y la instalación.
