Guía de fundición de válvulas: materiales, procesos de fundición, defectos y selección
La fundición de válvulas es un proceso de fabricación importante para producir cuerpos de válvulas, bonetes, cubiertas y otros componentes que contienen presión. En comparación con el mecanizado de un cuerpo de válvula enteramente a partir de material sólido, la fundición permite a los fabricantes producir conductos de flujo complejos y estructuras de válvulas grandes con una utilización más eficiente del material.
Sin embargo, no todos los métodos o materiales de fundición son adecuados para todas las aplicaciones de válvulas. La temperatura de trabajo, la presión, las características del fluido, el tamaño de la válvula, los requisitos de material y la cantidad de producción afectan el proceso de fundición y el diseño final del componente. Esta guía explica los principales tipos deFundición de válvulas, materiales de uso común, procesos de fabricación, defectos de fundición y puntos clave a considerar al adquirir componentes de válvulas de fundición.
¿Por qué se utiliza la fundición para la fabricación de válvulas?
El cuerpo de la válvula a menudo contiene conductos de flujo internos, cavidades, asientos y estructuras de conexión. La fundición puede formar gran parte de esta geometría antes del mecanizado, lo que reduce la cantidad de material que debe eliminarse durante el procesamiento posterior.
Las principales ventajas incluyen:
- Adecuado para geometrías complejas de cuerpos de válvulas
- Puede producir componentes grandes y pesados.
- Permite utilizar diferentes aleaciones metálicas.
- Reduce los requisitos de mecanizado para ciertos diseños.
- Adecuado tanto para componentes individuales como para series de producción más grandes
Procesos comunes de fundición de válvulas
Los diferentes procesos de fundición proporcionan diferentes niveles de precisión dimensional, acabado superficial, eficiencia de producción y costo.
Fundición en arena
La fundición en arena se usa ampliamente para cuerpos de válvulas y otros componentes metálicos relativamente grandes. Se forma un molde de arena alrededor de un patrón y se vierte metal fundido en la cavidad del molde.
Es particularmente útil cuando los componentes de la válvula son grandes, tienen pasajes internos complejos o requieren cantidades de producción flexibles.
Fundición a la cera perdida
La fundición a la cera perdida utiliza un patrón de cera desechable para crear una cavidad de molde detallada. Puede producir componentes con formas relativamente complejas y buena precisión dimensional.
Este proceso se considera comúnmente cuando los componentes de la válvula tienen dimensiones más pequeñas, geometría detallada o requisitos dimensionales más estrictos.
fundición a presión
La fundición a presión obliga al metal fundido a entrar en un molde de metal reutilizable bajo presión. Puede proporcionar una alta eficiencia de producción y dimensiones consistentes para materiales y componentes de válvulas adecuados.
Sin embargo, la fundición a presión no es adecuada para todas las aplicaciones de válvulas, particularmente cuando el material, los requisitos de presión, el tamaño del componente o las condiciones de servicio requieren otro método de fundición.
Fundición centrífuga
La fundición centrífuga utiliza la rotación para distribuir el metal fundido contra la pared del molde. Se asocia principalmente con componentes cilíndricos o en forma de anillo y puede ser útil para piezas de válvulas específicas y componentes industriales relacionados.
Materiales comunes utilizados para la fundición de válvulas
El material de fundición debe seleccionarse de acuerdo con el entorno operativo de la válvula y no simplemente con su precio de compra.
| Material | Características típicas | Consideraciones comunes |
|---|---|---|
| Acero carbono | Buena resistencia y rendimiento industrial general. | La aleación y el grado adecuados deben seleccionarse según la presión, la temperatura y las condiciones del fluido. |
| Acero inoxidable | Buena resistencia a la corrosión | A menudo seleccionado para ambientes corrosivos o de fluidos exigentes. |
| Acero aleado | Propiedades mecánicas y relacionadas con la temperatura mejoradas según la composición de la aleación. | Se utiliza donde el acero al carbono estándar puede no cumplir con los requisitos de servicio. |
| Hierro dúctil | Buena resistencia y moldeabilidad. | Común en aplicaciones de válvulas industriales y relacionadas con el agua. |
| Hierro fundido | Buena moldeabilidad y rentabilidad. | La aplicación debe evaluarse según los requisitos de presión, temperatura y corrosión. |
¿Cómo funciona el proceso de fundición de válvulas?
1. Diseño de válvulas y preparación de patrones.
El proceso de fabricación comienza con el diseño de los componentes de la válvula. El patrón de fundición debe tener en cuenta la forma, las dimensiones, los márgenes de mecanizado, la contracción y los pasajes internos requeridos.
2. Fabricación de moldes
Se prepara un molde según el método de fundición seleccionado. El molde debe reproducir con precisión la geometría de la válvula y al mismo tiempo permitir que el metal fundido fluya correctamente hacia la cavidad.
3. Fusión de metales
La aleación seleccionada se funde en condiciones controladas. Es necesario controlar la composición química y la temperatura de fusión para mantener propiedades consistentes del material.
4. Verter
Se vierte metal fundido en el molde preparado. El sistema de compuerta y alimentación ayuda a controlar el flujo de metal y compensar la contracción durante la solidificación.
5. Solidificación y enfriamiento
El metal se solidifica gradualmente dentro del molde. Las condiciones de enfriamiento pueden afectar la microestructura de la fundición, la estabilidad dimensional y la posibilidad de defectos internos.
6. Remoción y limpieza de piezas de fundición
Después de la solidificación, la pieza fundida se retira del molde. La arena, las compuertas, las contrahuellas, las rebabas y otros materiales no deseados se eliminan antes del procesamiento posterior.
7. Tratamiento térmico
Dependiendo del material y la aplicación, se puede utilizar un tratamiento térmico para obtener las propiedades mecánicas y el estado del material requeridos.
8. Mecanizado
La fundición normalmente produce la forma básica en lugar del componente final de la válvula. Las superficies críticas, como las caras de conexión, los asientos de válvulas, las aberturas del vástago y las áreas de sellado, se mecanizan según las dimensiones requeridas.
9. Inspección y pruebas
La pieza fundida terminada debe inspeccionarse de acuerdo con los requisitos técnicos aplicables. Dependiendo de la aplicación de la válvula, la inspección puede incluir inspección dimensional, inspección visual, verificación de materiales y pruebas no destructivas.
Defectos comunes de fundición de válvulas
La calidad de la fundición tiene un efecto directo en la confiabilidad del componente de válvula terminado. Pueden ocurrir varios defectos si el diseño del molde, la temperatura del metal, el vertido, la alimentación o la solidificación no se controlan adecuadamente.
Porosidad
La porosidad se refiere a huecos o cavidades relacionadas con el gas dentro de la pieza fundida. La porosidad excesiva puede reducir la integridad de los componentes de la válvula que contienen presión.
Contracción
La contracción puede ocurrir cuando el metal fundido se contrae durante la solidificación. El diseño adecuado del sistema de alimentación y elevador es importante para reducir los defectos relacionados con la contracción.
Inclusiones
Inclusiones no metálicas o partículas no deseadas pueden quedar atrapadas en la pieza fundida. Las prácticas de fusión limpia y los procedimientos apropiados de moldeo y vertido ayudan a reducir este riesgo.
Grietas
Se pueden desarrollar grietas durante la solidificación o el enfriamiento debido a tensiones térmicas, características del material o condiciones de fundición inadecuadas.
Errores de marcha y cierres en frío
Se produce un error de funcionamiento cuando el metal fundido no llena completamente la cavidad del molde. Puede ocurrir un cierre en frío cuando flujos de metal separados se encuentran sin fusionarse adecuadamente. Ambos defectos pueden afectar la geometría final y la integridad de la pieza fundida.
¿Cómo elegir la válvula fundida adecuada?

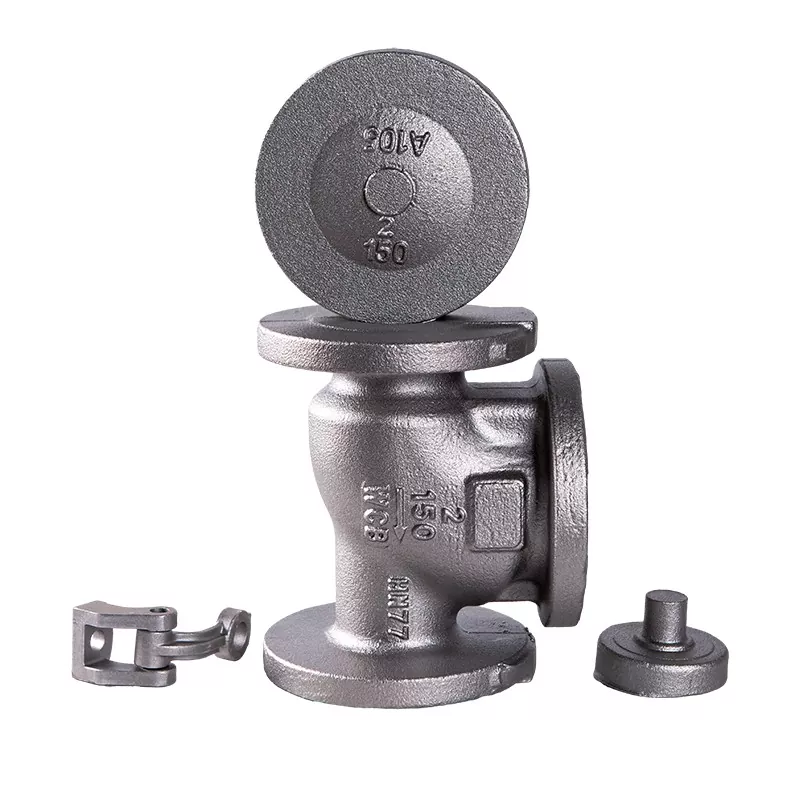

fundición de válvulasLa selección debe comenzar con las condiciones de operación en lugar del método de fundición en sí.
Considere el material de la válvula
Determine si la aplicación requiere acero al carbono, acero inoxidable, acero aleado, hierro dúctil, hierro fundido u otra aleación. La selección del material debe tener en cuenta la corrosión, la temperatura, la presión y la compatibilidad de los fluidos.
Considere el tamaño y la geometría de la válvula
Los cuerpos de válvulas grandes y los componentes con conductos internos complicados pueden requerir procesos de fundición diferentes a los de los componentes de precisión más pequeños.
Considere la temperatura y presión de funcionamiento
La presión y la temperatura afectan los requisitos de material y fabricación de los componentes de las válvulas que contienen presión. La pieza fundida debe ser adecuada para las condiciones de servicio reales en lugar de seleccionarse únicamente según el tamaño nominal de la válvula.
Considere la cantidad de producción
Para lotes pequeños o componentes grandes, puede ser apropiado un proceso de fundición flexible, como la fundición en arena. La producción de alto volumen puede justificar herramientas y procesos diseñados para una mayor repetibilidad y eficiencia de producción.
¿Qué debe comprobar al comprar piezas de fundición para válvulas?
Para los fabricantes de válvulas, empresas de ingeniería y compradores industriales, se deben confirmar varios detalles antes de realizar un pedido.
- Grado del material y composición química.
- Norma de fabricación aplicable
- Dimensiones del cuerpo de válvula
- Margen de mecanizado
- Tratamiento térmico requerido
- Condición de la superficie
- Tolerancias dimensionales
- Requisitos de pruebas no destructivas
- Requisitos relacionados con la presión
- Requisitos de inspección y documentación.
¿Por qué es importante el mecanizado después de la fundición de la válvula?
La fundición proporciona la forma básica del cuerpo de la válvula, pero muchas superficies críticas requieren mecanizado adicional. Las superficies de sellado, las caras de las bridas, las áreas roscadas, las dimensiones del orificio y otras características funcionales deben cumplir con los requisitos dimensionales especificados.
Por esta razón, la fundición y el mecanizado de válvulas deben considerarse parte del mismo proceso de fabricación. La buena calidad de la fundición proporciona un punto de partida estable para el mecanizado y la inspección posteriores.
Fundición de válvulas versus componentes de válvulas forjadas
| Comparación | Fundición de válvulas | Forja de válvulas |
|---|---|---|
| Geometría compleja | Muy adecuado para formas complejas y pasajes internos. | Más limitado dependiendo del diseño del componente. |
| Componentes grandes | Adecuado para muchos cuerpos de válvulas grandes | Puede requerir una mayor capacidad de formación |
| Utilización de materiales | Puede reducir el mecanizado de material sólido | Depende del diseño de forja y los requisitos de mecanizado. |
| Flexibilidad de producción | Hay varios procesos de fundición disponibles para diferentes requisitos. | La selección del proceso depende en gran medida del material y la geometría del componente. |
| Pasajes internos | Puede formar pasajes complejos usando núcleos. | Puede requerir operaciones adicionales de mecanizado o conformado. |
Preguntas frecuentes sobre la fundición de válvulas
¿Para qué se utiliza la fundición de válvulas?
La fundición de válvulas se usa comúnmente para fabricar cuerpos de válvulas, casquetes, cubiertas, carcasas y otros componentes que se benefician de la formación de geometrías metálicas complejas antes del mecanizado.
¿Qué material es mejor para la fundición de válvulas?
No existe un único material adecuado para todas las válvulas. Se pueden utilizar acero al carbono, acero inoxidable, acero aleado, hierro dúctil y hierro fundido dependiendo de la presión, temperatura, corrosión, características del fluido y estándares aplicables.
¿La fundición en arena es adecuada para cuerpos de válvulas?
Sí. La fundición en arena es ampliamente aplicable a cuerpos de válvulas, particularmente a componentes y diseños más grandes con pasajes internos complejos. El proceso apropiado aún depende del material, las dimensiones, los requisitos de calidad y la cantidad de producción del componente.
¿La fundición de válvulas requiere mecanizado?
En la mayoría de los casos, sí. La fundición produce la geometría básica del componente, mientras que el mecanizado se utiliza para lograr las dimensiones y superficies funcionales requeridas.
¿Cómo se pueden reducir los defectos de fundición?
El control de defectos comienza con el diseño adecuado del patrón y del molde, la composición adecuada del metal y el control de la temperatura, la entrada y alimentación efectivas, la solidificación controlada y la inspección adecuada después de la fundición.
Conclusión
La fundición de válvulas proporciona una manera eficiente de fabricar cuerpos de válvulas y otros componentes metálicos complejos antes del mecanizado y la inspección final. El proceso de fundición apropiado depende del material, tamaño, geometría, condiciones de operación, cantidad de producción y requisitos de calidad de la válvula.
Para los compradores que obtienen piezas fundidas de válvulas, es importante confirmar la calidad del material, el método de fundición, las dimensiones, los requisitos de mecanizado, el tratamiento térmico, los estándares de inspección y la documentación antes de realizar un pedido. Un proveedor capaz de gestionar la fundición, el mecanizado, la inspección y el control de calidad como un proceso integrado también puede simplificar la adquisición de componentes de válvulas terminados.
