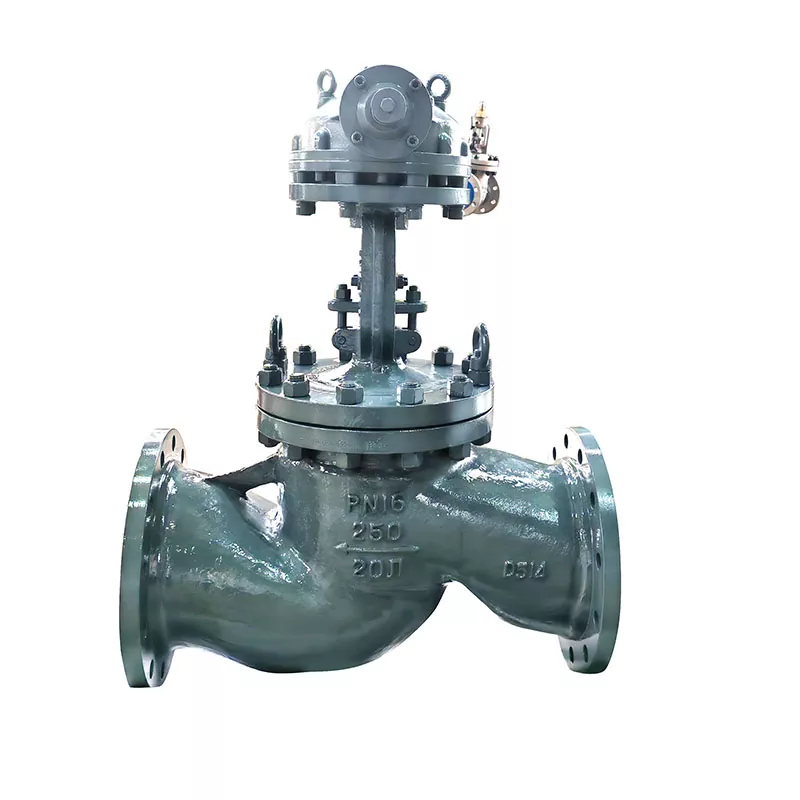

Válvula de globo de acero fundido accionada por caja de cambios de gran diámetro
Realice su pedido directamente a Hanno Valve, la válvula de globo de acero fundido accionada por caja de engranajes de gran diámetro para tuberías principales de vapor y petróleo. Diseñada para superar la resistencia hidrodinámica extrema en orificios grandes, su caja de cambios industrial cerrada proporciona un control de disco suave y de alto torque. Fabricada en nuestra propia fundición utilizando técnicas avanzadas de arena prerrevestida, la carcasa de acero de alta densidad elimina la porosidad de contracción y garantiza una estabilidad dimensional absoluta bajo presión.
Enviar Consulta
Descripción del Producto
Hanno Valve fabrica la válvula de globo de acero fundido accionada por caja de engranajes de gran diámetro para plantas industriales a gran escala que requieren regulación de flujo confiable y cierre positivo. El conjunto de válvula incluye nervaduras guía de alta resistencia dentro de la cavidad del cuerpo que sostienen el disco de A105+13Cr de gran diámetro durante todo su recorrido, evitando la vibración del disco y la vibración del asiento bajo un flujo de alta velocidad. Sellada con una junta compuesta de grafito 304+ y asegurada con pernos de aleación A193‑B7 y tuercas A194‑2H, la construcción del casquete atornillado permite un mantenimiento en línea sencillo durante las paradas de la planta. Con el respaldo de 25 años de experiencia en ingeniería, Hanno suministra estas válvulas a importantes empresas estatales, incluidas PetroChina, Sinopec y Rosneft.
¿Por qué elegir la válvula Hanno?
| Característica / Estándar | Competidores típicos del mercado | Ventajas de la válvula de globo de acero fundido accionada por caja de cambios de gran diámetro Hanno |
|---|---|---|
| Proceso de fundición | Fundición en arena subcontratada, propensa a la porosidad | Fundición interna de arena prerevestida con control espectral del 100 % |
| Guía del disco | Guía superior básica; susceptible a la vibración | Nervios guía de la cavidad del cuerpo de alta resistencia + alineación de vástago doble |
| Sello de caja de cambios | Cubierta antipolvo básica | Transmisión por engranajes industriales completamente cerrada, resistente a la intemperie y con clasificación IP67 |
| Control de calidad | Prueba de presión de muestreo | Pruebas 100% hidrostáticas, neumáticas y de espesor de pared. |
Especificaciones técnicas

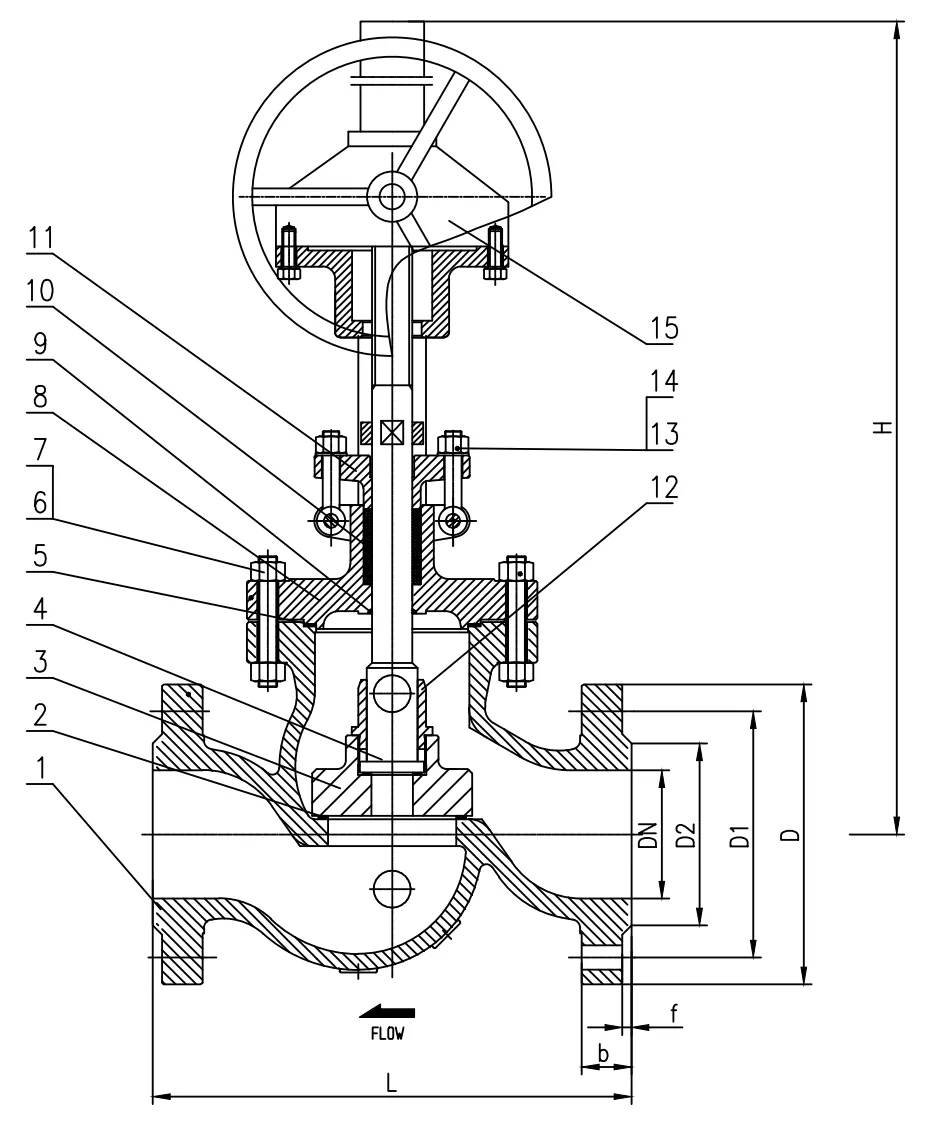

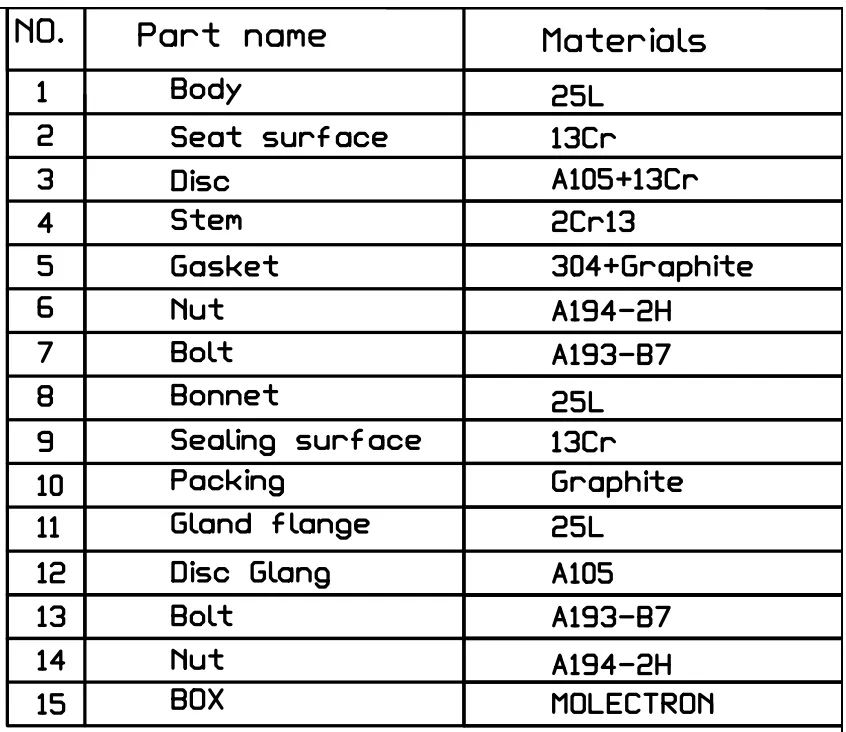

| Parámetro | Especificación | Número de pieza y material |
|---|---|---|
| Estándares de diseño | API 600, GOST 12815, DIN 3356 | 1. Cuerpo / Capó:Acero fundido 25L |
| Rango de tamaño | DN150 – DN600 (6" – 24") | 3. Disco:Revestimiento duro forjado A105 + 13Cr |
| Clase de presión | Clase 150 – Clase 600 / PN16 – PN100 | 6 / 7. Tuerca / Perno:ASTM A194‑2H / A193‑B7 |
| Actuación | Caja de engranajes cónica/gusina cerrada manual | 10. Embalaje del vástago:Grafito flexible moldeado |
| Acabado de brida | Bridas Lisas / Dentadas / RTJ | 11 / 12. Montaje del prensaestopas:25L / Acero A105 |
Aplicación del producto
- Redes de calefacción urbana:Líneas principales de suministro de agua termal y bypass en redes de calefacción urbana.
- Refinación Petroquímica:Transporte de petróleo crudo de gran diámetro y aislamiento de parques de tanques (proyectos Rosneft y Petronas).
- Servicios públicos de carbón metalúrgico:Transporte de grandes volúmenes de gas y agua de refrigeración (China Shenhua Group).
Proceso de personalización
- Aprobación de dibujo de ingeniería:Dimensiones cara a cara personalizadas y coincidencia de estándares de bridas.
- Fundición interna de conchas:Moldeo, vertido y verificación espectrográfica 100% con arena prerevestida.
- Mecanizado CNC de precisión:Los centros de mecanizado verticales y horizontales de 4 ejes garantizan tolerancias estrictas en los asientos de sellado.
- Pruebas y revestimiento de pintura:Prueba hidrostática seguida de pintura epoxi anticorrosión de alta resistencia.
Embalaje y garantía
- Embalaje:Cajas de madera personalizadas con barras de refuerzo internas y absorción de impactos de espuma suave.
- Plazo de entrega:De 20 a 35 días, según el tamaño y las especificaciones de perforación de bridas personalizadas.
- Servicio y garantía:Garantía de fábrica de 18 meses; Inventario completo de piezas de repuesto disponible para envío inmediato.
Preguntas frecuentes (FAQ)
¿Qué tamaños están disponibles para válvulas de globo de caja de cambios de gran diámetro?
Hanno produce válvulas de globo de acero fundido accionadas por caja de engranajes de gran diámetro que van desde DN150 (6") hasta DN600 (24") en varios niveles de presión.
¿El operador de la caja de cambios es reemplazable en campo o convertible a accionamiento eléctrico?
Sí, la brida de montaje sigue los estándares ISO 5210, lo que permite un fácil reemplazo o futuras actualizaciones de automatización sin quitar la válvula de la línea.
¿Cómo se evita la desalineación de los discos en instalaciones de gran diámetro?
Nuestros discos cuentan con guías de casquillo de disco mecanizadas con precisión y alineación del vástago con doble guía para mantener el contacto perpendicular del asiento en todos los regímenes de flujo.
