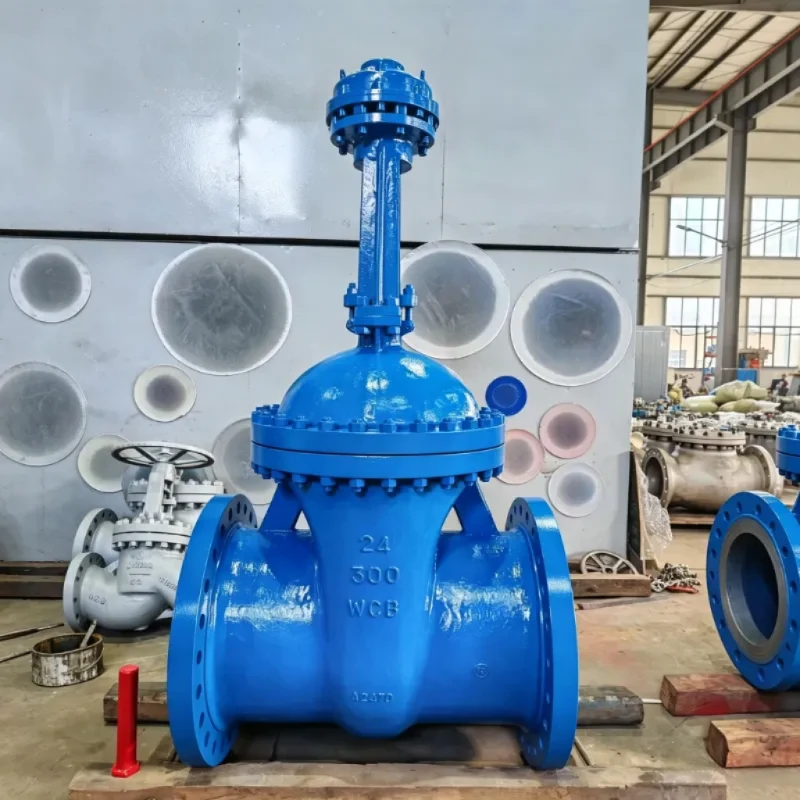

Válvula de compuerta de caja de cambios

La válvula de compuerta con caja de cambios de Hanno Valve combina la función de aislamiento de una válvula de compuerta de cuña con operación manual con engranajes. La gama disponible cubre DN150–DN1400, con clases de presión hasta Clase 2500. La válvula está diseñada según API 600 y ASME B16.34 y probada según API 598.

Características del producto

Operación manual asistida por caja de cambios

El objetivo principal de la caja de cambios es reducir el esfuerzo manual necesario para operar una válvula de compuerta grande. En lugar de aplicar la fuerza del volante directamente al mecanismo de operación de la válvula, la caja de cambios proporciona una ventaja mecánica a través de la transmisión de engranajes.

Esta configuración es particularmente útil cuando la válvula es grande o el par de operación es demasiado alto para una operación práctica directa con el volante.

Diseño de válvula de compuerta de cuña

La caja de cambios se combina con una válvula de compuerta de cuña. La compuerta se mueve para abrir o cerrar la tubería, proporcionando la función de aislamiento básica que se espera de una válvula de compuerta.

Cuando la válvula está completamente abierta, la compuerta se levanta fuera del paso de flujo, lo que permite que la válvula realice su función de aislamiento de paso total.

Clases de gran tamaño y alta presión

Hanno Valve proporciona válvulas de compuerta para cajas de engranajes desde DN150 a DN1400, con clases de presión disponibles hasta Clase 2500.

Este rango permite considerar la configuración de la caja de cambios para sistemas de tuberías industriales de gran diámetro donde se requiere operación manual.

Brida superior ISO 5210

La válvula está disponible con una brida superior ISO 5210 para posibles actualizaciones futuras del actuador.

Si un proyecto requiere inicialmente operación manual pero puede requerir operación del actuador más adelante, la interfaz del actuador se puede considerar durante la etapa de selección y compra de la válvula.

Especificaciones técnicas

Artículo	Especificación
Nombre del producto	Válvula de compuerta de caja de cambios
Tipo de válvula	Válvula de compuerta de cuña
Operación	Caja de cambios manual
Caja de cambios	Engranaje cónico o engranaje recto
Tamaño nominal	DN150–DN1400
Clase de presión	Hasta Clase 2500
Brida superior	ISO 5210
Estándares de diseño	API 600/ASME B16.34
Estándar de prueba	API 598
Función principal	Aislamiento de tuberías

El material, el tipo de conexión, la clasificación de presión y temperatura y otros detalles de configuración deben confirmarse de acuerdo con las especificaciones específicas de la válvula y los requisitos de compra.

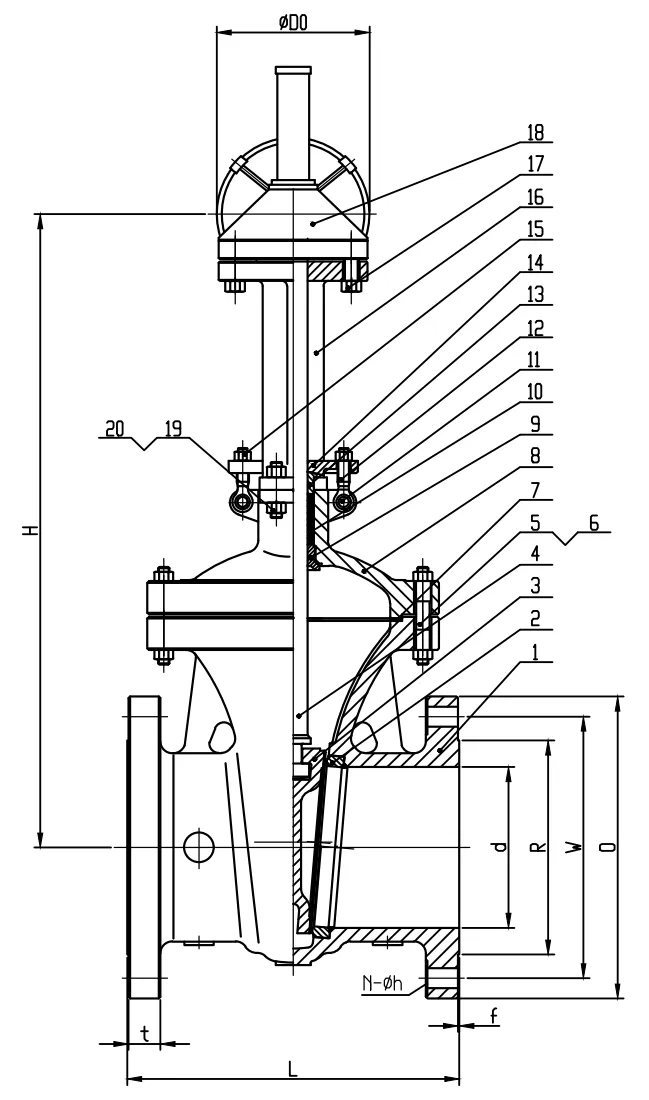

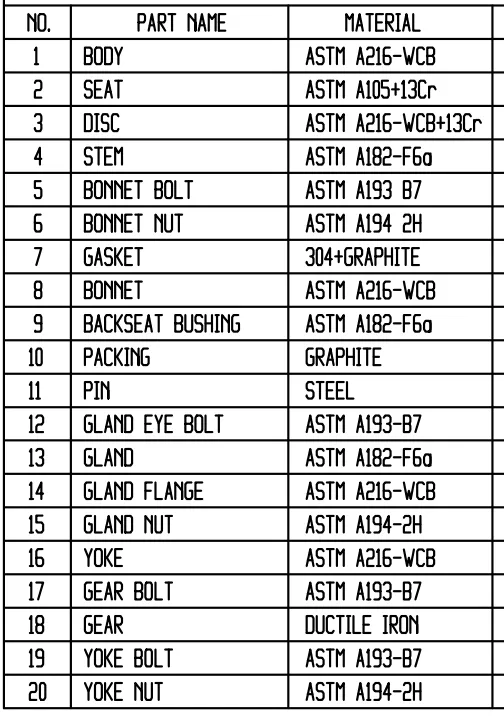

Piezas y materiales principales

La siguiente lista de materiales se basa en las especificaciones de producto disponibles para esta válvula de compuerta de caja de cambios.

No.	Nombre de la pieza	Material
1	Cuerpo	ASTM A216-WCB
2	Asiento	ASTM A105 + 13Cr
3	Desct	ASTM A216-WCB + 13Cr
4	Provenir	ASTM A182-F6a
5	Capó	ASTM A216-WCB
6	Buje del asiento trasero	ASTM A182-F6a
7	Embalaje	Grafito
8	Empaquetadora	304 + Grafito
9	Glándula	ASTM A182-F6a
10	Brida del prensaestopas	ASTM A216-WCB
11	Yugo	ASTM A216-WCB
12	Engranaje	Hierro dúctil
13	Perno del capó	ASTM A193 B7
14	Tuerca del capó	ASTM A194 2H
15	Perno de ojo de glándula	ASTM A193-B7
16	Tuerca de glándula	ASTM A194-2H
17	Perno de engranaje	ASTM A193-B7
18	Perno de yugo	ASTM A193-B7
19	Tuerca de yugo	ASTM A194-2H
20	Alfiler	Acero

La configuración del material debe compararse con el dibujo final de la válvula, las especificaciones técnicas y la orden de compra antes de la producción.

Aplicaciones

La válvula de compuerta de caja de cambios está diseñada para sistemas de tuberías industriales donde se requiere aislamiento manual y el par de operación de la válvula hace que la operación directa del volante no sea práctica.

Tuberías

Las tuberías de gran diámetro pueden requerir un par de operación más alto. La caja de engranajes proporciona una ventaja mecánica para el funcionamiento manual de la válvula y, por lo tanto, es adecuada para aplicaciones de aislamiento de tuberías grandes.

refinerías

Los sistemas de tuberías de refinería utilizan válvulas de aislamiento en diferentes líneas de proceso y servicios públicos. La configuración de la caja de cambios se puede seleccionar para válvulas grandes donde la operación manual requiere una ventaja mecánica adicional.

Plantas de energía

Las tuberías de las centrales eléctricas pueden incluir válvulas de gran tamaño y clases de presión más altas. Las válvulas de compuerta de caja de cambios Hanno Valve están disponibles hasta Clase 2500 para aplicaciones que requieren la clase de presión correspondiente.

Sistemas de agua

Las grandes tuberías de agua pueden utilizar válvulas de aislamiento de gran diámetro. Una caja de cambios puede hacer que la operación manual sea más manejable cuando la operación directa con volante requiere un par de operación sustancial.

Estándares y calidad

API 600

La válvula está diseñada según los requisitos API 600 aplicables a válvulas de compuerta de acero.

ASME B16.34

ASME B16.34 se utiliza como estándar de diseño para la válvula.

API 598

La inspección de válvulas y las pruebas de presión se llevan a cabo de acuerdo con API 598, según lo especificado para el producto.

Los documentos de inspección exactos, los requisitos de prueba y los estándares adicionales del proyecto deben confirmarse de acuerdo con las especificaciones técnicas del cliente.

Acerca de la válvula Hanno

Hanno Valve es fabricada por Zhejiang Hengnuo Valve Manufacturing Co., Ltd., ubicada en el área industrial de Bihu Valve, Lishui, Zhejiang, China.

Hengnuo tiene más de 25 años de experiencia en la fabricación de válvulas. La empresa tiene una superficie de producción de aproximadamente 18.000 m² y alrededor de 150 empleados, entre ellos más de 32 técnicos superiores.

Los principales productos de la empresa incluyen:

válvulas de compuerta

válvulas de retención

válvulas de globo

Válvulas para centrales eléctricas

Hengnuo también tiene su propia fundición. La fundición utiliza tecnología de arena prerrevestida para producir piezas fundidas para la fabricación de válvulas.

Esta configuración de fabricación permite a la empresa mantener su propia capacidad de fundición como parte del proceso de producción de válvulas.

Cómo seleccionar una válvula de compuerta de caja de cambios

1. Confirme el tamaño de la válvula

Primero determine el tamaño nominal requerido.

La gama de válvulas de compuerta de caja de cambios de Hanno Valve proporcionada para este producto es DN150–DN1400.

2. Confirme la clase de presión

La clase de presión debe coincidir con los requisitos del sistema de tuberías y las especificaciones del proyecto.

La gama disponible se extiende hasta la Clase 2500.

3. Considere el método operativo

Si la válvula es grande o el funcionamiento directo del volante requeriría un par de funcionamiento excesivo, se puede considerar una configuración operada por caja de cambios.

4. Confirme los estándares requeridos

Para proyectos que requieren estándares de válvulas específicos, confirme si API 600, ASME B16.34 y API 598 son aplicables.

Los requisitos adicionales del proyecto también deben confirmarse antes de la producción.

5. Considere la actuación futura

Si la válvula se puede actualizar posteriormente de operación manual a operación con actuador, confirme el requisito de brida superior ISO 5210 durante la etapa de selección.

¿Necesita ayuda con la selección de válvulas?

Comuníquese con nosotros para obtener asistencia profesional en la selección de válvulas. Nuestro equipo de ingeniería ofrecerá orientación técnica y cotización de acuerdo con sus parámetros de condiciones de trabajo.

Cuéntanos los parámetros de tu válvula

Válvula de compuerta de caja de cambios versus válvula de compuerta de volante directo

Artículo	Válvula de compuerta de caja de cambios	Válvula de compuerta de volante directo
Operación	Volante + caja de cambios	Volante directo
Transmisión de engranajes	Sí	No
Multiplicación de par	Sí	Sin multiplicación de cajas de cambios
Operación de válvula grande	Más adecuado cuando el par de operación es alto	Puede requerir un mayor esfuerzo manual
Operación Manual	Sí	Sí
Interfaz ISO 5210	Disponible en esta especificación de producto	Depende de la configuración

La principal ventaja de la configuración de la caja de cambios es su ventaja mecánica durante el funcionamiento manual. No cambia la función de aislamiento básica de la válvula de compuerta.

Preguntas frecuentes

1. ¿Por qué utilizar una caja de cambios en una válvula de compuerta? Una caja de cambios se utiliza principalmente cuando el tamaño de la válvula, la clase de presión o el par de funcionamiento hacen que el funcionamiento directo del volante no sea práctico. Multiplica el par de entrada para facilitar la operación manual.

2. ¿Qué tamaños y presiones nominales están disponibles? La válvula de compuerta de caja de cambios de Hanno Valve está disponible desde DN150 a DN1400, con clases de presión hasta Clase 2500.

3. ¿Qué materiales se utilizan para la válvula? Nuestra configuración estándar utiliza ASTM A216-WCB para el cuerpo y ASTM A182-F6a para el vástago (consulte la lista completa arriba). Además, podemos suministrar materiales alternativos para servicios específicos, incluidos LCB/LCC para baja temperatura, WC6/C5 para alta temperatura y CF8/CF8M para aplicaciones resistentes a la corrosión.

4. ¿Se puede actualizar la válvula para que funcione como actuador más adelante? Sí. La válvula se suministra con una brida superior ISO 5210 como estándar, lo que permite futuras actualizaciones del actuador eléctrico o neumático si cambian los requisitos del proyecto.

5. ¿Cuál es el plazo de entrega típico? Para configuraciones de tamaño y material estándar, nuestro plazo de producción es de aproximadamente 30 días. Para aleaciones especiales o pedidos urgentes, por favor confirmar con nuestro equipo comercial.

6. ¿Qué estándares de diseño se siguen? La válvula está diseñada y fabricada de acuerdo con API 600, ASME B16.34 y probada según API 598.

7. ¿Qué información debo proporcionar al solicitar una cotización? Para proporcionar una cotización precisa, especifique el tamaño requerido, la clase de presión, el medio, la temperatura de funcionamiento y cualquier requisito de material especial (por ejemplo, LCC, WC6, CF8M). También se agradecen los estándares del proyecto y la documentación requerida (por ejemplo, informes de pruebas de fábrica, NDE).
