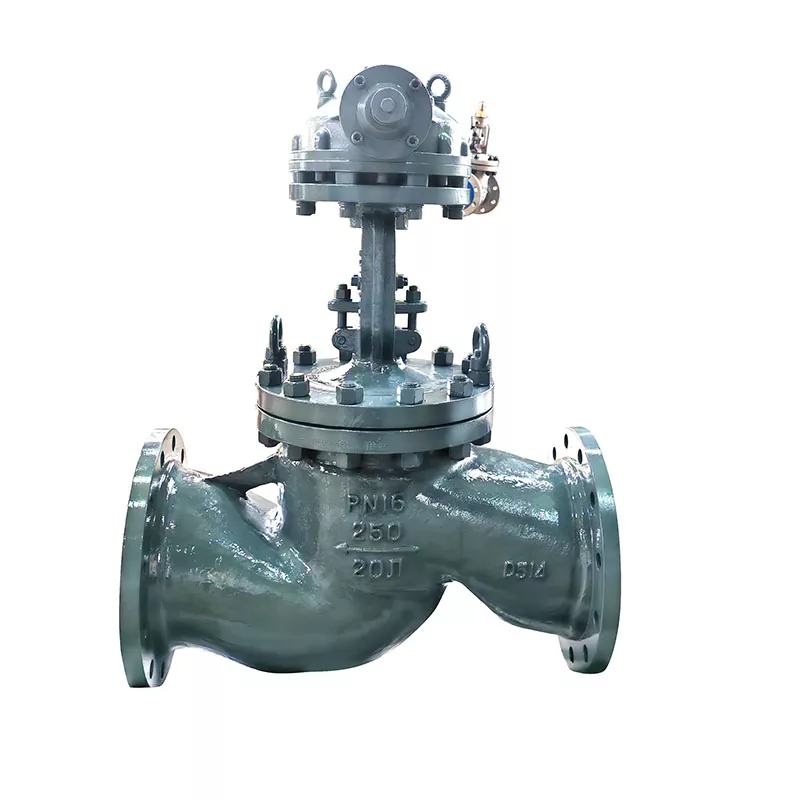

Válvula de globo con bridas accionada por engranajes cónicos para alta presión

La válvula de globo con bridas accionada por engranajes cónicos para alta presión de Hanno Valve cuenta con un cuerpo de acero fundido de 25 L combinado con un disco de acero forjado A105 con revestimiento duro y aleación de 13Cr. Esta interfaz de asiento metálico resiste la erosión por cavitación severa y el desgaste por partículas que se encuentran comúnmente en las líneas de agua de alimentación de calderas y vapor saturado. Diseñada de conformidad con las normas API 600, BS 1873 y GOST, la válvula utiliza una junta enrollada en espiral de grafito flexible y acero inoxidable 304 junto con una empaquetadura de vástago de grafito moldeada para mantener un sello sin fugas bajo choque térmico. Respaldada por las certificaciones ISO9001 y API, Hanno Valve somete cada unidad a pruebas 100% hidrostáticas, de asiento de aire y radiográficas, proporcionando a las refinerías y plantas de energía una solución de aislamiento duradera y de bajo mantenimiento.

Ventajas de ingeniería

• Ventaja mecánica de precisión:La caja de engranajes cónicos de alta relación permite la actuación de un solo operador sin barras trampa, mientras que las válvulas de volante estándar con frecuencia se bloquean o requieren actuadores neumáticos externos.
• Calidad interna de moldes y piezas fundidas:A diferencia de los proveedores que solo fabrican ensamblaje, Hanno produce sus propias piezas fundidas de 25 litros de alta densidad utilizando tecnología de arena prerrevestida, eliminando por completo la microporosidad y las inclusiones internas de arena.
• Sello de triple capa para vástago y capó:La válvula de globo con bridas para alta presión accionada por engranajes cónicos cuenta con pernos de aleación de alta resistencia A193‑B7/A194‑2H combinados con una empaquetadura de grafito expandible para cumplir con estrictos estándares de emisiones fugitivas.

Especificaciones técnicas

Campos de aplicación

• Aislamiento de vapor a alta presión:Líneas principales de vapor y aislamiento de derivación en centrales eléctricas (por ejemplo, proyectos del Grupo China Huadian).
• Plantas de Síntesis Química:Unidades de separación de hidrocarburos de alta presión diferencial.
• Sistemas de agua de alimentación de calderas:Líneas de entrada de agua de alta velocidad que no requieren cavitación en el asiento.

Certificaciones de calidad

• Certificaciones:Gestión de calidad ISO9001, Medio ambiente ISO14001, API 600, Marca CE, Licencia de equipo especial TS China, Certificación Rusia TC 010/032.
• Control de calidad interno:Detección de fallas 100% no destructiva (UT/MT), análisis químico espectral, pruebas ultrasónicas de espesor de pared, pruebas de impacto a baja temperatura y pruebas de presión hidrostática de carcasa/asiento.
• Documentación de prueba:Certificados de prueba de fábrica (MTC) según EN 10204 3.1 proporcionados con cada pedido.

Guía de selección

1. Identificar los parámetros de flujo:Confirme la presión de funcionamiento, la temperatura máxima del fluido y la viscosidad del medio.
2. Seleccione Finalizar conexión:Elija RF con bridas (cara elevada), RTJ (unión tipo anillo) o BW (soldadura a tope).
3. Verifique la orientación de la caja de cambios:Volante estándar montado en la parte superior; Extensiones de engranajes cónicos de montaje lateral disponibles a pedido.

Logística, embalaje y garantía

• Embalaje:Cajas de madera de exportación de alta resistencia con envoltura al vacío a prueba de humedad y protectores de extremos con bridas.
• Soporte posventa:Manuales de instalación detallados, guías de mantenimiento en vídeo y orientación técnica de por vida.
• Política de garantía:18 meses desde el envío o 12 meses desde la instalación, incluido el reemplazo gratuito de componentes por defectos de fabricación.

Preguntas frecuentes (FAQ)

¿Cómo ayuda el operador del engranaje cónico en el cierre de alta presión?

Las líneas de alta presión ejercen un empuje significativo sobre el disco de la válvula. La caja de engranajes cónicos multiplica el par de entrada, lo que permite a los operadores asentar el disco firmemente contra la resistencia al flujo sin hacer un esfuerzo excesivo.

¿Puede esta válvula soportar un choque térmico severo durante el inicio del vapor?

Sí. La válvula de globo con bridas accionada por engranajes cónicos para junta de grafito de alta presión combinada con material de vástago 2Cr13 proporciona coeficientes de expansión térmica estables, evitando que el vástago se atasque o las fugas en las juntas del cuerpo.

¿Apoya la inspección por terceros (TPI) antes del envío?

Sí, damos la bienvenida a SGS, BV, TÜV o inspectores designados por el cliente para la verificación de dimensiones, verificación de materiales y pruebas de presión hidrostática en nuestra fábrica.
