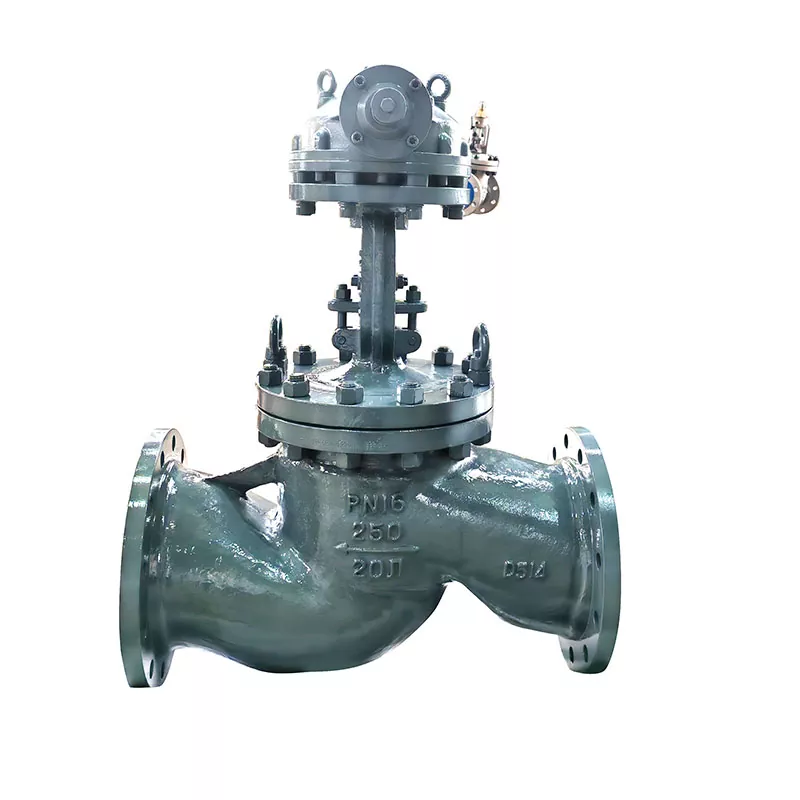

Válvula de globo con brida de acero al carbono accionada por engranaje cónico

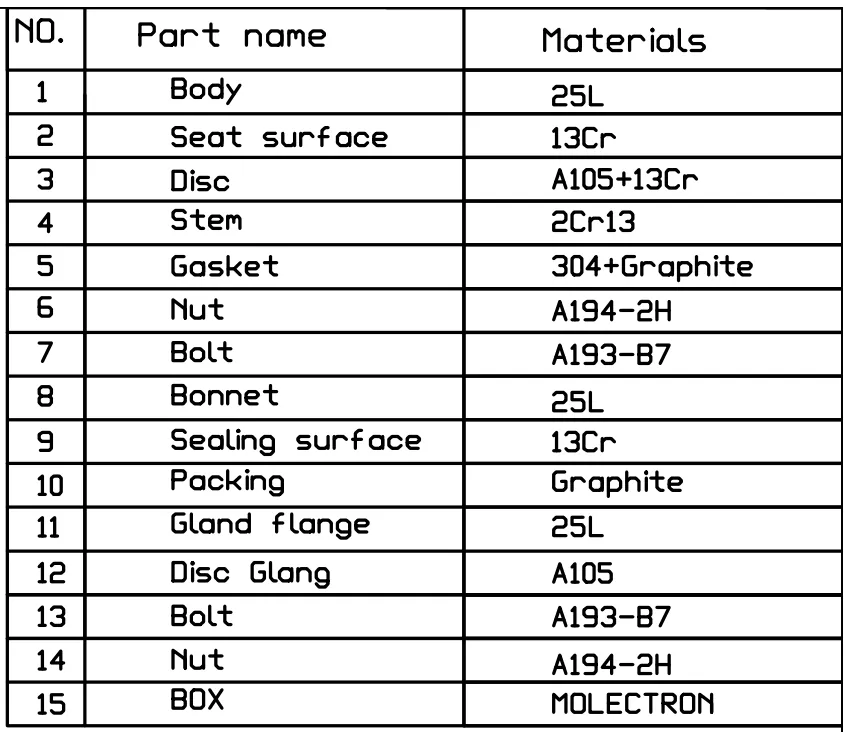

Hanno Valve produce la válvula de globo con bridas de acero al carbono accionada por engranaje cónico para cumplir con los estándares de construcción ASME B16.34 y API 600. La unidad utiliza un disco de acero al carbono A105 recubierto con un límite de sellado de acero inoxidable 13Cr que sella contra un asiento integral del cuerpo de 13Cr, evitando picaduras localizadas y erosión causadas por la alta velocidad del fluido. Los espárragos A193‑B7 de alta resistencia y las tuercas A194‑2H aseguran la conexión entre el capó y el cuerpo bajo altas presiones de trabajo. Cada pieza fundida se produce internamente utilizando tecnología de arena prerrevestida, seguida de análisis espectrales del metal y comprobaciones no destructivas del espesor de las paredes. Con las certificaciones TS Special Equipment y CE, Hanno suministra estas válvulas a usuarios exigentes como China Shenhua Group y Petronas.

Diferenciación y superioridad sobre las alternativas del mercado

• Transmisión por engranaje cónico en ángulo recto:Las cajas de engranajes rectos con válvula de globo con bridas de acero al carbono accionadas por engranajes cónicos estándar requieren espacio libre superior, mientras que la caja de engranajes cónicos de Hanno permite el montaje en ruedas laterales, ideal para instalaciones con gastos generales bajos.
• Verificación de materiales 100 % interna:Las piezas fundidas de acero en bruto se someten a pruebas espectroquímicas para garantizar las composiciones químicas correctas de C, Mn y Cr antes del mecanizado.
• Estabilidad de sellado a largo plazo:El vástago 2Cr13 mecanizado con precisión combinado con una empaquetadura de grafito flexible evita rayaduras en el vástago y fugas atmosféricas.

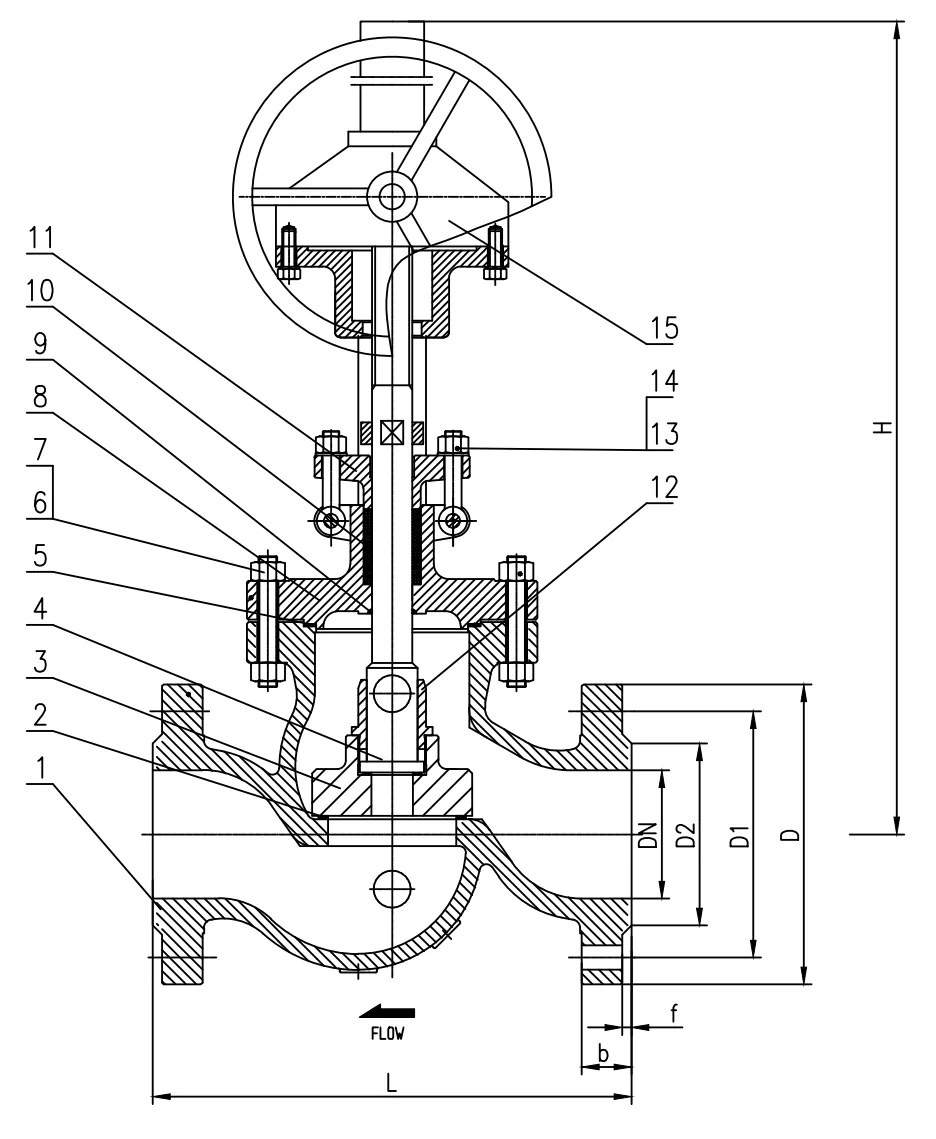

Especificaciones técnicas

Ejemplos de casos en el extranjero

• Refinerías de petróleo y parques de tanques:Cierre de línea de petróleo crudo y control de colector de combustible refinado (proyectos Petronas y Rosneft).
• Plantas químicas de carbón:Líneas de transferencia de gas sintético que requieren cierre hermético (China Shenhua Group).
• Líneas de vapor de plantas de energía:Regulación de vapor auxiliar y aislamiento de cabezal.

Seguro de calidad

• Certificados suministrados:ISO9001, ISO14001, API 600, Rusia TC 010/032, CE, Licencia TS.
• Informes de prueba:Pruebas ultrasónicas (UT), Pruebas de partículas magnéticas (MT), Certificados de prueba de presión hidrostática.
• Órdenes de muestra y piloto:Se aceptan pedidos de lotes pequeños para validación de ingeniería.

Embalaje, entrega y posventa

• Embalaje:Envoltura de plástico a prueba de humedad, acolchado de espuma y cajas de madera contrachapada de exportación.
• El tiempo de entrega:15-25 días para modelos estándar; Perforación personalizada entregada en 30 días.
• Soporte posventa:Manuales técnicos de instalación, soporte por video en línea y garantía de calidad de 18 meses.

Preguntas frecuentes (FAQ)

¿Qué acabados de cara de brida están disponibles para esta válvula de globo de acero al carbono?

Suministramos conexiones de brida de cara elevada (RF), cara plana (FF) y junta tipo anillo (RTJ) según las especificaciones ASME B16.5 o GOST.

¿Este actuador de engranaje cónico es adecuado para instalaciones petroquímicas al aire libre?

Sí, todas las cajas de cambios Hanno están resistentes a la intemperie con lubricación continua con grasa y sellado con clasificación IP65/IP67.

¿Cuál es el plazo de entrega para la válvula de globo con brida de acero al carbono accionada por engranaje cónico?

Gracias a nuestra fundición interna en arena, la entrega estándar se reduce a 15-25 días.
