Guía de fundición de válvulas de compuerta API: lo que debe saber sobre la fundición del cuerpo de la válvula antes de la producción

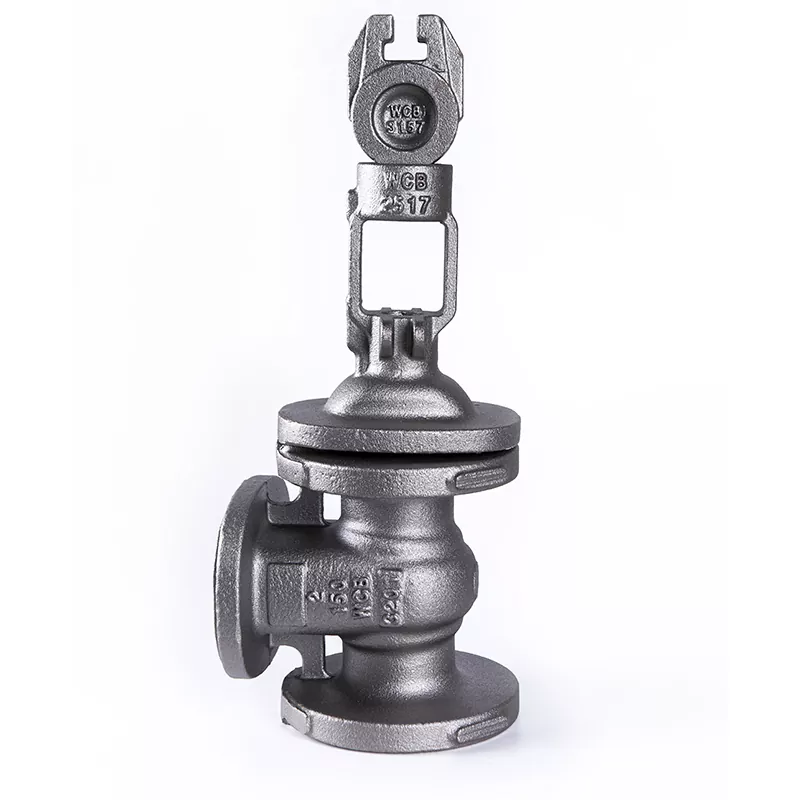

Cuando la gente habla de válvulas de compuerta, generalmente se centra en las partes visibles: el volante, el vástago, la compuerta o la estructura de sellado. Sin embargo, el rendimiento de una válvula de compuerta suele estar determinado por un componente que los usuarios rara vez ven: el cuerpo de la válvula.

El cuerpo de la válvula es la carcasa de la válvula que contiene la presión. Se conecta con tuberías, soporta componentes internos y resiste los cambios de presión y temperatura durante la operación.

En aplicaciones industriales como petróleo y gas, plantas de energía, procesamiento químico y sistemas de tuberías, un pequeño problema dentro de la fundición de una válvula puede convertirse en un problema grave después de años de funcionamiento.

Esta es la razónFundición de válvula de compuerta APIno es simplemente un proceso de formación de metales. Es una combinación de ciencia de materiales, tecnología de fundición, tratamiento térmico, mecanizado e inspección de calidad.

¿Por qué los cuerpos de las válvulas de compuerta generalmente se fabrican mediante fundición?

El cuerpo de una válvula de compuerta parece una carcasa simple, pero su estructura interna es bastante compleja.

Dentro del cuerpo de la válvula se encuentran:

Pasajes de flujo;

Áreas de movimiento de puertas;

Muros de presión;

Secciones de conexión de brida;

Superficies de sellado.

Producir una estructura de este tipo a partir de una pieza sólida de metal requeriría un mecanizado extenso, lo que aumenta el desperdicio de material y el tiempo de fabricación.

La fundición permite a los fabricantes crear primero una forma casi final del cuerpo de la válvula y luego utilizar procesos de mecanizado para terminar las áreas críticas.

Este método de fabricación aporta varias ventajas:

Adecuado para geometrías complejas;

Mejor utilización del material;

Más eficiente para la producción de válvulas grandes;

Producción más sencilla de cuerpos de válvulas de gran tamaño.

Una forma sencilla de entenderlo:

La fundición crea la estructura, mientras que el mecanizado crea la precisión.

Ambos procesos son importantes.

Los desafíos ocultos detrás de la fundición del cuerpo de la válvula

Mucha gente piensa que si un yeso se ve liso por fuera, es un buen yeso.

En realidad, algunos de los factores de calidad más importantes se esconden dentro del metal.

Defectos internos: el problema que no puedes ver

Durante la fundición, el metal fundido cambia de líquido a sólido. Si este proceso no se controla adecuadamente, pueden aparecer defectos internos.

Los problemas de casting comunes incluyen:

Porosidad

La porosidad se refiere a pequeños agujeros o bolsas de aire dentro del metal.

Aunque un yeso puede parecer normal externamente, los poros internos pueden reducir:

Resistencia mecánica;

Resistencia a la presión;

Fiabilidad a largo plazo.

Para componentes que contienen presión, como los cuerpos de válvulas, controlar la porosidad es extremadamente importante.

Cavidades de contracción

El metal se contrae naturalmente durante el enfriamiento.

Si el sistema de alimentación no está diseñado correctamente, se pueden formar espacios vacíos dentro del molde.

Estos defectos pueden afectar la capacidad del cuerpo de la válvula para soportar la presión de funcionamiento.

Inclusiones no metálicas

Los materiales extraños atrapados dentro de la estructura metálica pueden afectar las propiedades mecánicas.

Por esta razón, la producción profesional de piezas de fundición requiere un control estricto de los procesos de fusión, vertido y limpieza.

Métodos de fundición comunes

Diferentes diseños y aplicaciones de válvulas pueden requerir diferentes métodos de fundición.

Fundición en arena

La fundición en arena es uno de los métodos más utilizados para cuerpos de válvulas industriales.

Ventajas:

Adecuado para válvulas de gran tamaño;

Opciones de diseño flexibles;

Rentable para muchas aplicaciones industriales.

Se utiliza comúnmente para:

Válvulas para oleoductos;

Grandes válvulas industriales;

Equipos de plantas de energía.

Fundición a la cera perdida

La fundición a la cera perdida proporciona una mayor precisión dimensional en comparación con la fundición en arena tradicional.

Es adecuado para:

Componentes de válvulas más pequeños;

Formas complejas;

Aplicaciones que requieren un mejor acabado superficial.

Fundición de espuma perdida

La fundición de espuma perdida utiliza un patrón de espuma que desaparece durante el proceso de fundición.

Este método puede ayudar a crear estructuras internas complejas y reducir los requisitos de mecanizado.

El método de fundición adecuado depende del tamaño de la válvula, el material, la cantidad y los requisitos de rendimiento.

Por qué es importante la selección de materiales en la fundición de válvulas de compuerta API

Un cuerpo de válvula no funciona en el mismo entorno en todas partes.

Una válvula utilizada en un sistema de agua y una válvula utilizada en un oleoducto pueden requerir materiales completamente diferentes.

Los materiales comunes incluyen:

La selección de materiales debe considerar:

Temperatura de trabajo;

Clasificación de presión;

Características del fluido;

Condiciones de corrosión;

Requisitos de vida útil.

Elegir el material incorrecto puede causar problemas incluso si el proceso de fundición en sí es excelente.

¿Qué significa la norma API para la fundición de válvulas de compuerta?

Para válvulas industriales, las normas API proporcionan pautas relacionadas con el diseño, la fabricación y las pruebas.

Los estándares comunes relacionados con las válvulas de compuerta incluyen:

API 600

A menudo se asocia con válvulas de compuerta de acero utilizadas en aplicaciones industriales y petroleras.

Cubre requisitos relacionados con el diseño, materiales, dimensiones y pruebas de válvulas.

API 6D

Comúnmente utilizado para válvulas de tuberías, especialmente en sistemas de transporte de petróleo y gas.

Estos estándares ayudan a los fabricantes y compradores a mantener expectativas constantes sobre el rendimiento de las válvulas.

Sin embargo, cumplir una norma no se trata sólo de imprimir un certificado. Es necesario gestionar adecuadamente todo el proceso de fabricación, desde el control de las materias primas hasta la inspección final.

Cómo los fabricantes controlan la calidad de fundición de la válvula de compuerta API

Una válvula fundida confiable requiere múltiples pasos de control de calidad.

Pruebas de composición química

Antes de la producción, es necesario comprobar la composición del metal para garantizar que el material cumpla con los requisitos.

Los distintos elementos de la aleación influyen en:

Fortaleza;

Resistencia a la corrosión;

Rendimiento de temperatura.

Tratamiento térmico

El tratamiento térmico ayuda a mejorar la estructura interna de la pieza fundida.

Puede influir:

Dureza;

Tenacidad;

Propiedades mecánicas.

Ensayos no destructivos (END)

Algunos defectos no se pueden encontrar mediante inspección visual.

Los métodos de inspección comunes incluyen:

Pruebas ultrasónicas;

Pruebas de partículas magnéticas;

Pruebas de líquidos penetrantes;

Pruebas radiográficas.

Estos métodos ayudan a identificar defectos internos o superficiales.

Inspección dimensional

Después del mecanizado, es necesario comprobar las dimensiones críticas.

Esto garantiza un montaje adecuado con:

Puertas;

Tallos;

Bridas;

Conexiones de tuberías.

Un malentendido común

Muchos compradores comparan los cuerpos de válvulas principalmente por apariencia y precio.

Sin embargo, dos piezas fundidas que parecen similares pueden tener una calidad interna muy diferente.

La diferencia puede venir de:

Control de materias primas;

Experiencia en fundición;

Gestión del proceso de fundición;

Tratamiento térmico;

Métodos de inspección.

Para los equipos a presión, la calidad oculta dentro del metal suele ser más importante que la apariencia de la superficie.

Preguntas frecuentes

¿Qué es una válvula de compuerta API fundida?

Fundición de válvula de compuerta APIse refiere al proceso de fundición utilizado para fabricar los componentes de la válvula de compuerta, especialmente el cuerpo de la válvula, de acuerdo con los requisitos de las válvulas industriales y las normas API aplicables.

¿Por qué los cuerpos de las válvulas de compuerta se fabrican comúnmente mediante fundición?

Porque los cuerpos de válvulas suelen tener estructuras complejas. La fundición puede crear estas formas de manera eficiente y al mismo tiempo reducir el desperdicio de material y el tiempo de mecanizado.

¿Qué materiales se utilizan comúnmente para las piezas fundidas de válvulas de compuerta API?

Los materiales comunes incluyen acero al carbono, acero inoxidable, acero aleado y acero inoxidable dúplex. La elección depende de las condiciones laborales.

¿Cómo pueden los defectos de fundición afectar el rendimiento de la válvula?

Defectos como porosidad, cavidades de contracción e inclusiones pueden reducir la resistencia, afectar la resistencia a la presión y acortar la vida útil.

¿Es la calidad de la fundición más importante que la precisión del mecanizado?

Ambos son importantes. La fundición determina la estructura interna y la resistencia, mientras que el mecanizado garantiza un ensamblaje y un rendimiento de sellado adecuados.
