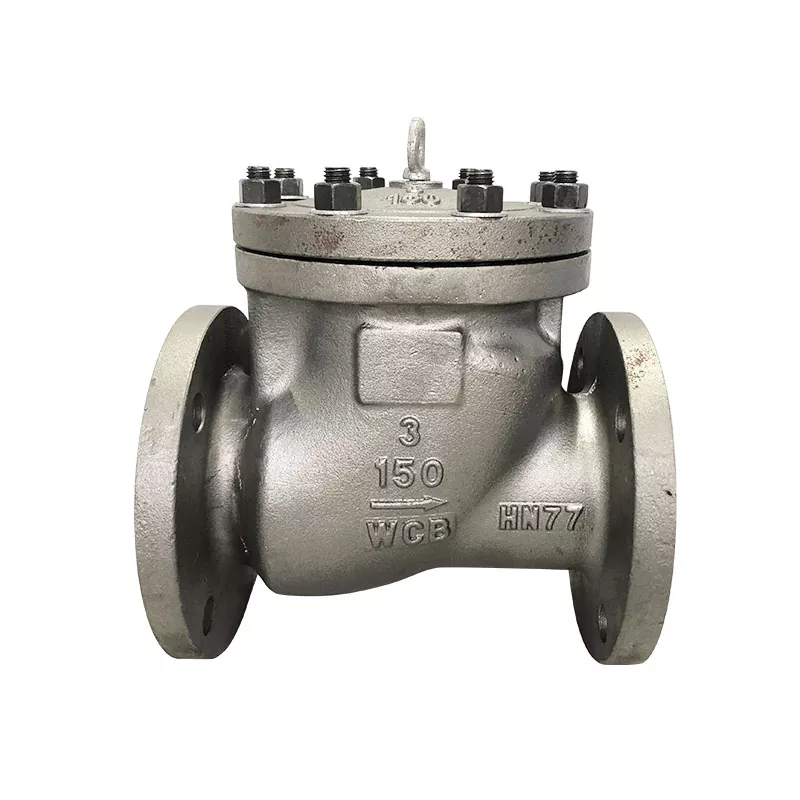

Válvulas de retención API: una guía práctica para la selección, instalación y mantenimiento
En sectores industriales como el de refinación de petróleo, petroquímicos y transporte por oleoductos, las válvulas de retención desempeñan un papel esencial a la hora de prevenir el reflujo del medio y proteger equipos críticos como bombas y compresores. Entre los diversos estándares disponibles, el sistema de estándares API (American Petroleum Institute) representa una de las especificaciones técnicas más adoptadas a nivel mundial. Este artículo proporciona una guía práctica que cubre los aspectos básicosválvula de retención APIestándares, criterios de selección clave, mejores prácticas de instalación y requisitos de prueba.
Estándares básicos: API 594 frente a API 6D
Un punto común de confusión es la diferencia entre API 594 y API 6D. Abordan escenarios de aplicación completamente diferentes.
API 594 cubre válvulas de retención tipo oblea y de lengüeta utilizadas en tuberías de proceso, que se encuentran principalmente en refinerías, plantas químicas e instalaciones en alta mar. Se aplica a diseños de placa doble, placa única y disco basculante, con tamaños que van desde NPS 2 a NPS 48 y clases de presión de Clase 150 a 2500.
API 6D, por otro lado, es el estándar para válvulas de tuberías utilizadas en sistemas de transmisión de larga distancia que transportan petróleo crudo, gas natural y productos refinados. Incluye válvulas de retención de tipo oscilante, de pistón y de doble placa, con tamaños de hasta NPS 60 o más, e impone requisitos de prueba más estrictos.
Consejo de selección: si su proyecto involucra tuberías internas dentro de una refinería o complejo químico, consulte API 594. Si involucra líneas de transmisión que conectan estaciones, el estándar API 6D es obligatorio.
Oblea versus tipo lug: cómo elegir
Esta es una de las decisiones más frecuentes en la selección de la válvula de retención API 594. Ambos tipos comparten mecanismos internos idénticos; la diferencia radica únicamente en la configuración de la carrocería y el método de montaje.
| Característica | Tipo de oblea | Tipo de terminal |
|---|---|---|
| Montaje | Sujetado entre dos bridas con pernos pasantes | Las orejetas roscadas permiten un atornillado independiente a cada brida |
| Servicio sin salida | No adecuado (no puede mantener la presión con un lado obturado) | Adecuado (se puede atornillar independientemente a la brida aguas arriba) |
| Mantenimiento unilateral | No es posible (la válvula se desplaza cuando se aflojan los pernos) | Posible (las tuberías aguas abajo se pueden quitar sin alterar la válvula) |
| Costo | Más bajo | Aproximadamente entre un 10% y un 15% más |
| Peso | Encendedor | un poco más pesado |
Punto de decisión clave: si el extremo de la tubería tiene planes de expansión futuros, o si el equipo aguas abajo requiere mantenimiento sin apagar el sistema, el tipo terminal es la única opción viable. Para el enrutamiento rutinario sin tales requisitos, el tipo oblea ofrece una mejor economía.
Parámetros técnicos críticos para la selección
Clase de presión y material
Seleccione la clase de presión adecuada (Clase 150/300/600, etc.) en función de la presión y temperatura máximas de funcionamiento del sistema. Para los materiales de la carrocería, A216 WCB (acero al carbono) es la opción general para servicios de petróleo y gas, mientras que se requiere A351 CF8M (acero inoxidable) o acero inoxidable dúplex para medios corrosivos.
Velocidad de flujo y velocidad crítica
Una válvula de retención requiere suficiente energía cinética del fluido para abrir completamente el disco. Si la velocidad del flujo cae por debajo de la velocidad crítica, el disco no puede alcanzar su posición completamente abierta. Luego funcionará en un estado parcialmente abierto, lo que invalida los cálculos de caída de presión y puede causar vibración del disco, una oscilación rápida que daña el asiento.
Durante la selección, verifique siempre los valores de Cv del fabricante y los datos de velocidad crítica para garantizar que el disco logre una apertura total al caudal mínimo normal.
Protección contra golpes de ariete
Cuando una bomba se apaga, la válvula de retención detiene repentinamente la columna de agua que regresa a la tubería, lo que genera una onda de choque de presión conocida como golpe de ariete. Las válvulas de retención de cierre rápido asistidas por resorte pueden reducir eficazmente este impacto al completar el cierre antes de que se desarrolle completamente la velocidad del flujo inverso.
Mejores prácticas de instalación
-
Dirección del flujo: la flecha marcada en el cuerpo de la válvula debe alinearse con la dirección del flujo de la tubería.
-
Orientación de montaje: Las válvulas de retención de placa doble API 594 generalmente se recomiendan para instalación horizontal o flujo vertical ascendente. Se debe evitar la instalación con flujo vertical descendente, ya que esta orientación añade el propio peso del disco a la carga del resorte, acelerando el desgaste.
-
Válvulas tipo wafer: utilice juntas de brida de cara completa durante la instalación y apriete los pernos según la secuencia de torsión y los valores especificados por el fabricante. Un torque excesivo puede deformar el cuerpo de la válvula y provocar que el disco se atasque.
-
Soporte de tubería: Instale soportes de tubería independientes cerca de la válvula para evitar que el peso de la tubería se apoye directamente sobre el cuerpo de la válvula, lo que podría causar distorsión.
Estándares de pruebas de fábrica (API 598)
Las válvulas de retención API deben someterse a inspecciones y pruebas de presión según API 598 antes del envío. Las tres pruebas principales son:
| Tipo de prueba | Medio de prueba | Presión | Objetivo |
|---|---|---|---|
| Prueba de carcasa | Agua o líquido no corrosivo | 1,5 × CWP | Verifica la integridad de las piezas que contienen presión (cuerpo y capó) |
| Prueba de asiento de alta presión | Agua o líquido no corrosivo | 1,1 × CWP | Verifica el sellado del asiento a la presión de funcionamiento. |
| Prueba de asiento de baja presión | Aire o gas | 0,4 a 0,7 bares (6 a 10 psi) | Verifica el sellado del asiento en condiciones de baja presión. |
Las tasas de fuga aceptables varían según la clasificación. Las válvulas de retención con asiento metálico siguen la tasa B, que permite una fuga permisible definida; Las válvulas de asiento blando no requieren fugas visibles.
Pautas de mantenimiento
El mantenimiento de rutina debe centrarse en las siguientes áreas:
-
Inspección periódica: Verifique el cuerpo de la válvula para detectar corrosión externa y las conexiones de brida para detectar signos de fugas.
-
Monitoreo acústico: Durante la operación, los sonidos persistentes de clics o martillazos (charlateo) indican una velocidad de flujo insuficiente o posibles problemas de tamaño.
-
Eliminación de residuos: La escoria de soldadura, el óxido y otros residuos de la línea pueden alojarse en el área del asiento y provocar fugas internas. Puede ser necesario un desmontaje y limpieza periódicos.
-
Inspección del resorte: si el disco presenta un cierre retrasado o no cierra completamente, es posible que se haya producido fatiga del resorte y se recomienda reemplazarlo.
Selección y uso adecuado deválvulas de retención APIgira en torno a cinco puntos clave: comprender su aplicación (API 594 vs. API 6D), elegir el estilo de montaje correcto (wafer vs. lug), verificar la velocidad del flujo para garantizar una apertura completa, cumplir estrictos protocolos de prueba y realizar un mantenimiento regular. Seguir este enfoque sistemático garantiza un rendimiento confiable a largo plazo incluso en las condiciones industriales más exigentes.
