¿Cuál es la estructura y el principio de la válvula de verificación de swing?

2025-01-14

I. Estructura de la válvula

1. Cuerpo de la válvula: es la parte principal delcontrolador de el volumen, generalmente con un diseño simplificado para reducir la resistencia de los líquidos.

2. Cubierta de la válvula: cubre la parte superior del cuerpo de la válvula y se usa para fijar y proteger las piezas dentro de la válvula.

3. Disco de válvula: es un componente clave de la válvula de retención, generalmente en forma de disco, y gira alrededor del pasador fuera del canal del asiento de la válvula.

4. Rocker: también llamado Rocker Arm, está conectado al disco de la válvula y se utiliza para ayudar a la rotación del disco de la válvula.

5. Anillo de sellado: se encuentra entre el disco de la válvula y el asiento de la válvula para garantizar el sellado cuando la válvula está cerrada.

6. Spring auxiliar o estructura de martillo pesado: se utiliza para mejorar el rendimiento de sellado de la válvula, especialmente en condiciones de baja presión.

Según el número de discos de válvula,Válvulas de verificación de swingse puede dividir en tipo de disco único, tipo de doble disco y tipo múltiple. El tipo de disco único es adecuado para válvulas de retención de balanceo de calibre medio, el tipo de doble disco es adecuado para diámetros más grandes y el tipo de múltiples discos es adecuado para válvulas de retención de calibre grande para reducir el choque hidráulico.

II. Principio de funcionamiento de la válvula

El principio de funcionamiento de la válvula de retención de swing se basa en la presión del fluido y el peso muerto del disco de la válvula:

1. Estado cerrado: cuando el fluido no fluye hacia el sistema de tubería, el disco de la válvula se ajusta firmemente contra el asiento de la válvula, formando un estado sellado para evitar que el fluido pase.

2. Estado abierto: cuando el fluido fluye a la válvula, la presión del fluido actúa sobre el disco de la válvula, lo que hace que gire alrededor del pasador y abra la válvula. Al mismo tiempo, el disco de la válvula permanecerá abierto debido al impacto del fluido, lo que permite que el fluido fluya normalmente.

3. Estado cerrado (flujo de retorno): cuando el fluido deja de fluir o fluye en la dirección opuesta, el disco de la válvula girará alrededor del pasador bajo la acción del peso muerto o la fuerza de resorte y cierre la válvula, evitando así que el fluido fluya hacia atrás.

El disco de la válvula delválvula de verificación de swingestá conectado al balancín y puede girar alrededor del pasador en cierto ángulo. Cuando el fluido de la tubería fluye en la dirección especificada, la presión de entrada del disco de la válvula es mayor que la presión de salida. En este momento, el disco de la válvula se aleja del asiento de la válvula y gira alrededor del pasador a una determinada posición, y la válvula está en estado abierto. Cuando el fluido fluye de derecha a izquierda, es decir, flujo inverso, la presión en el lado derecho del disco de la válvula es mayor que la presión en el lado izquierdo. La fuerza generada por la diferencia de presión en ambos lados presiona el disco de la válvula contra el asiento de la válvula, y el fluido no puede pasar, por lo que el medio no puede fluir hacia atrás; y cuanto mayor sea la presión del fluido, más apretado se presiona la superficie de sellado y mejor será el efecto de sellado.

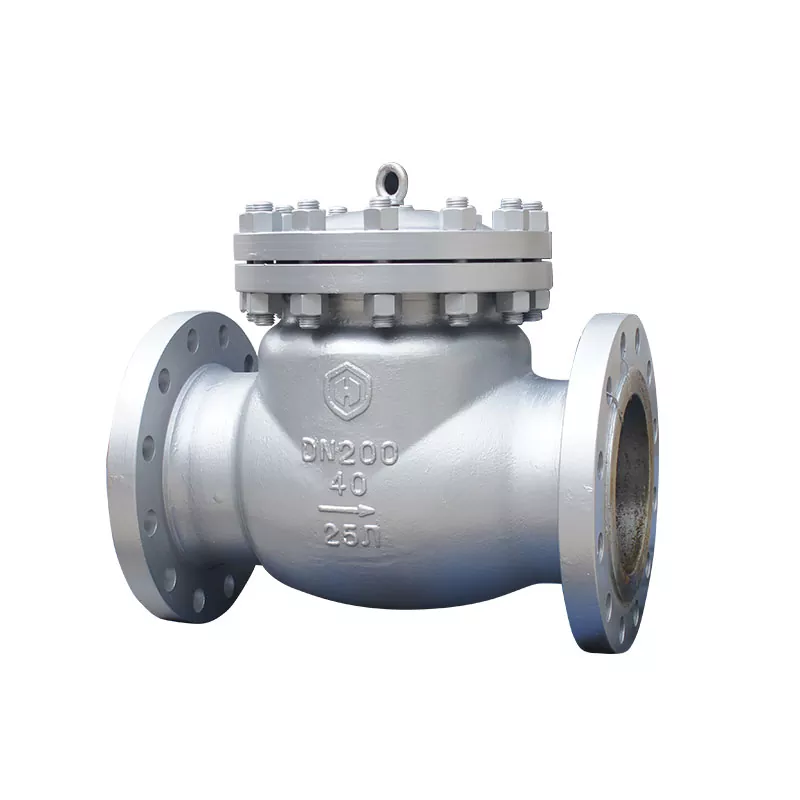

Swing Check Valves
